DFG型立式管道離心泵 DFG型立式管道泵
產品概述
DFG(DFRG)、DFW(DFWR)系列單級離心泵為直聯式管道泵結構，葉輪安裝于電機加長軸上，具有運行平穩結構簡單、維護檢修簡便、安裝方便及占地面積省(與普通臥式泵比占地面積節省30%以上)等特點；可輸送介質溫度 <105℃的清水或物理化學特性類似于清水的其他液體。
產品特點
1、高效節能：采用CFD計算流體動力學，分析計算出泵內壓力分布和速度分布關系、優化泵的流道設計，確保泵有高效的水力形線，提高了泵的效率。
2、安裝、維修方便：由于電機與泵直聯,簡化了中間傳動結構,安裝維修極為方便。
3、運行平穩，安全可靠：電機軸和水泵軸為同軸直聯、同心度高，運行平穩，安全可靠。
4、不銹鋼軸套：軸的機封位置是相對易被銹蝕之處，直聯式泵軸一旦被銹蝕，易造成機械密封失效。DFG(DFRG)泵此處采用鑲配不銹鋼軸套，避免銹蝕發生，提高了軸壽命，降低了運行維護成本。
5、軸承：泵所配電機中，Y(Y2)280以下軸伸端軸承(包括Y180以下風葉端軸承)采用封閉式軸承，正常使用時，免電機軸承的維護保養。
6、機封：機械密封基件一般選用橡膠波紋管結構，將傳統機械密封中軸上密封由O形圈的線密封改為橡膠件的兩道面密封，在清水介質時提高了密封效果。
工作條件
流量范圍：2-1400m3/h
揚程范圍：5-130m
系統大工作壓力：≤1.6MPa
工作溫度：普通型：-15℃≦T≦80℃
熱水型：80℃﹤T﹤105℃
配套電機：絕緣等級：B級或F級﹙B﹚
防護等級：IP44或IP54
環境溫度：≦＋40℃
電機類型：Y或Y2

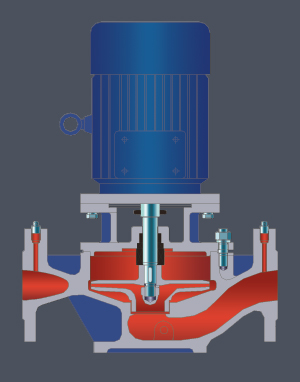

結構圖:
性能參數表
|
泵型號 |
流量 |
揚程
(m) |
效率
(%) |
轉速
(r/min) |
電機功率
(kw) |
汽蝕佘量
(m) |
|
(m 3 /h) |
(l/s) |
|
15-80 |
1.5 |
0.42 |
8 |
34 |
2800 |
0.18 |
2.3 |
|
20-110 |
2.5 |
0.69 |
15 |
34 |
2800 |
0.37 |
2.3 |
|
20-160 |
2.5 |
0.69 |
32 |
25 |
2900 |
0.75 |
2.3 |
|
25-110 |
4 |
1.11 |
15 |
42 |
2900 |
0.55 |
2.3 |
|
25-125 |
4 |
1.11 |
20 |
36 |
2900 |
0.75 |
2.3 |
|
25-125A |
3.6 |
1.0 |
16 |
35 |
2900 |
0.55 |
2.3 |
|
25-160 |
4 |
1.11 |
32 |
32 |
2900 |
1.5 |
2.3 |
|
25-160A |
3.7 |
1.03 |
28 |
31 |
2900 |
1.1 |
2.3 |
|
32-125 |
5 |
1.39 |
20 |
44 |
2900 |
0.75 |
2.3 |
|
32-125A |
4.5 |
1.25 |
16 |
43 |
2900 |
0.5 |
2.3 |
|
40-100 |
6.3 |
1.75 |
12.5 |
54 |
2900 |
0.55 |
2.3 |
|
40-100A |
5.6 |
1.56 |
10 |
52 |
2900 |
0.37 |
2.3 |
|
40-125 |
6.3 |
1.75 |
20 |
46 |
2900 |
1.1 |
2.3 |
|
40-125A |
5.6 |
1.56 |
16 |
45 |
2900 |
0.75 |
2.3 |
|
40-160 |
6.3 |
1.75 |
32 |
40 |
2900 |
2.2 |
2.3 |
|
40-160A |
5.9 |
1.64 |
28 |
39 |
2900 |
1.5 |
2.3 |
|
40-160B |
5.5 |
1.53 |
24 |
38 |
2900 |
1.1 |
2.3 |
|
40-200 |
6.3 |
1.75 |
50 |
33 |
2900 |
4.0 |
2.3 |
|
40-200A |
5.9 |
1.64 |
44 |
31 |
2900 |
3.0 |
2.3 |
|
40-200B |
5.3 |
1.47 |
36 |
29 |
2900 |
2.2 |
2.3 |
|
40-250 |
6.3 |
1.75 |
80 |
28 |
2900 |
7.5 |
2.3 |
|
40-250A |
5.9 |
1.64 |
70 |
28 |
2900 |
5.5 |
2.3 |
|
40-250B |
5.5 |
1.53 |
60 |
27 |
2900 |
4.0 |
2.3 |
|
40-100(I) |
12.5 |
3.47 |
12.5 |
62 |
2900 |
1.1 |
2.3 |
|
40-100(I)A |
11 |
3.05 |
10 |
60 |
2900 |
0.75 |
2.3 |
|
40-125(I) |
12.5 |
3.47 |
20 |
58 |
2900 |
1.5 |
2.3 |
|
40-125(I)A |
11 |
3.05 |
16 |
57 |
2900 |
1.1 |
2.3 |
|
40-160(I) |
12.5 |
3.47 |
32 |
52 |
2900 |
3.0 |
2.3 |
|
40-160(I)A |
11.7 |
3.25 |
28 |
51 |
2900 |
2.2 |
2.3 |
|
40-160(I)B |
10.4 |
2.89 |
22 |
50 |
2900 |
1.5 |
2.3 |
|
40-200(I) |
12.5 |
3.47 |
50 |
46 |
2800 |
5.5 |
2.3 |
|
40-200(I)A |
11.7 |
3.25 |
44 |
45 |
2900 |
4.0 |
2.3 |
|
40-200(I)B |
10.6 |
2.94 |
36 |
44 |
2900 |
3 |
2.3 |
|
40-250(I) |
12.5 |
3.47 |
80 |
38 |
2900 |
11 |
2.3 |
|
40-250(I)A |
11.6 |
3.22 |
70 |
38 |
2900 |
7.5 |
2.3 |
|
40-250(I)B |
10.8 |
3.0 |
60 |
37 |
2900 |
7.5 |
2.3 |
|
40-250(I)C |
10.0 |
2.78 |
52 |
36 |
2900 |
5.5 |
2.3 |
|
50-100 |
12.5 |
3.47 |
12.5 |
62 |
2900 |
1.1 |
2.3 |
|
50-100A |
11 |
3.05 |
10 |
60 |
2900 |
0.75 |
2.3 |
|
50-125 |
12.5 |
3.47 |
20 |
58 |
2900 |
1.5 |
2.3 |
|
50-125A |
11 |
3.05 |
16 |
57 |
2900 |
1.1 |
2.3 |
|
50-160 |
12.5 |
3.47 |
32 |
52 |
2900 |
3.0 |
2.3 |
|
50-160A |
11.7 |
3.25 |
28 |
51 |
2900 |
2.2 |
2.3 |
|
50-160B |
10.4 |
2.89 |
22 |
50 |
2900 |
1.5 |
2.3 |
|
50-200 |
12.5 |
3.47 |
50 |
46 |
2900 |
5.5 |
2.3 |
|
50-200A |
11.7 |
3.25 |
44 |
45 |
2900 |
4.0 |
2.3 |
|
50-200B |
10.6 |
2.94 |
36 |
44 |
2900 |
3 |
2.3 |
|
50-250 |
12.5 |
3.47 |
80 |
38 |
2900 |
11 |
2.3 |
|
50-250A |
11.6 |
3.22 |
70 |
38 |
2900 |
7.5 |
2.3 |
|
50-250B |
10.8 |
3.0 |
60 |
37 |
2900 |
7.5 |
2.3 |
|
50-250C |
10.0 |
2.78 |
52 |
36 |
2900 |
5.5 |
2.3 |
|
50-100(I) |
25 |
6.94 |
12.5 |
69 |
2900 |
1.5 |
2.5 |
|
50-100(I)A |
22.3 |
6.19 |
10 |
67 |
2900 |
1.1 |
2.5 |
|
50-125(I) |
25 |
6.94 |
20 |
68 |
2900 |
3.0 |
2.5 |
|
50-125(I)A |
22.3 |
6.19 |
16 |
66 |
2900 |
2.2 |
2.5 |
|
50-160(I) |
25 |
6.94 |
32 |
63 |
2900 |
4.0 |
2.5 |
|
50-160(I)A |
23.4 |
6.5 |
28 |
62 |
2900 |
4.0 |
2.5 |
|
50-160(I)B |
21.6 |
6.0 |
24 |
58 |
2900 |
3.0 |
2.5 |
|
50-200(I) |
25 |
6.94 |
50 |
58 |
2900 |
7.5 |
2.5 |
|
50-200(I)A |
23.5 |
6.53 |
44 |
57 |
2900 |
7.5 |
2.5 |
|
50-200(I)B |
21.8 |
6.06 |
38 |
55 |
2900 |
5.5 |
2.5 |
|
50-250(I) |
25 |
6.94 |
80 |
50 |
2900 |
15 |
2.5 |
|
50-250(I)A |
23.4 |
6.5 |
70 |
50 |
2900 |
11 |
2.5 |
|
50-250(I)B |
21.6 |
6.0 |
60 |
49 |
2900 |
11 |
2.5 |
|
50-315(I) |
25 |
6.94 |
125 |
40 |
2900 |
30 |
2.5 |
|
50-315(I)A |
23.7 |
6.58 |
113 |
40 |
2900 |
22 |
2.5 |
|
50-315(I)B |
22.5 |
6.25 |
101 |
39 |
2900 |
18.5 |
2.5 |
|
50-315(I)C |
20.6 |
5.72 |
85 |
38 |
2900 |
15 |
2.5 | | |
| 注：65-500口徑泵的性能參數表請向本公司索要！ | |
