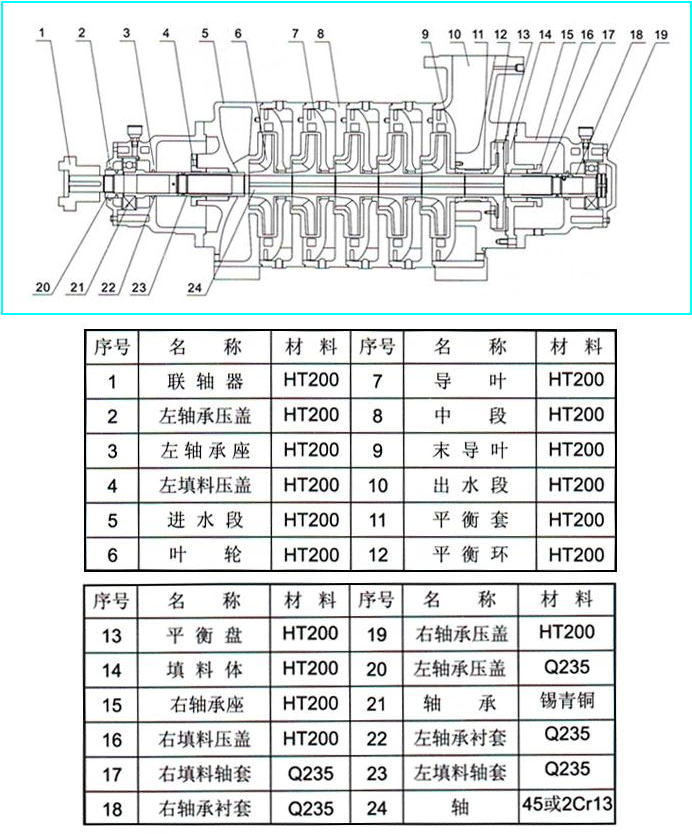

TSWA型臥式清水多級泵結構圖
時間：2013/2/22 來源：浙江揚子江泵業有限公司
TSWA型臥式清水多級泵系列臥式、單吸多級、分段式結構，是新開發生產的節能系列產品。具有效率高，運行噪音低，抗汽蝕性能好，結構合理，使用壽命長等顯著優點。主要輸送清水或物理化學性質類似于水的其他液體。產品執行JB/T1051-93《多級離心泵型式與基本參數》標準。
產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
【TSWA型臥式清水多級泵】型號意義：
意義(1).jpg)
【TSWA型臥式清水多級泵】產品特點：
1、水力模型先進，效率高，性能范圍廣。
2、泵結構緊湊、布置合理、外形美觀。
3、進出口徑相同，便于管路連接。
4、泵運行平穩，噪音低，壽命長。
5、密封可靠、無泄漏。
TSWA型泵為單吸多級節段式離心泵
TSWA型泵為單吸多級節段式離心泵，其吸入口為水平方向，吐出口為垂直向上布置，設有50、75、100、125、150等五種口徑，用戶可根據流量、揚程的需求選擇不同口徑、不同級數的泵得到滿足。泵的殼體由進水段、中段、導葉、出水段、尾蓋和軸承體部件等組成，均為鑄鐵件。泵的轉子部件由中碳鋼軸、鑄鐵葉輪、平衡盤和軸套等組成，轉子兩端支承在干油潤滑的滾動軸承上。進水段、中段和出水段的結合面用紙墊通過拉緊螺栓拉緊達到密封。為防止水讓兩端出軸泄漏，設有填料密封，同在軸上裝有橡膠擋水圈、0型橡膠密封圈，以防水進入軸承腔內。為防止中段和導葉磨損，設有葉輪密封環和導葉套等易損零件，當這些零件磨損到一定程度后，應予以更換。 泵上電動機裝在公共底座上，通過彈性聯軸器傳動。
【TSWA型臥式清水多級泵】產品用途：
TSWA型臥式清水多級泵適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于賓館、飯店娛樂場所的制冷、空調給水等。
【TSWA型臥式清水多級泵】技術參數：
流量：18-155m3/h；
揚程：18-270m；
功率：2.2-180kw；
轉速：1450r/min；
口徑：φ50-φ150；
溫度范圍：0-+80℃；
工作壓力：≤3.0Mpa。
【TSWA型臥式清水多級泵】使用條件：
1、TSWA型臥式清水多級泵適于輸送清水及物理化學性質類似于清水的物質，其固體不溶物體積不超過單位體積0.1%，粒度≤2mm
2、TSWA型臥式清水多級泵介質溫度：-15℃~80℃；
3、TSWA型臥式清水多級泵工作壓力：系統壓力≤3.0MPa;（即：系統壓力=入口壓力+泵工作時的壓力≤3.0MPa）
4、TSWA型臥式清水多級泵周圍環境溫度應低于40℃,相對濕度低于95%;
5、由于TSWA型臥式清水多級泵主要部件均為鑄鐵材質，因此所輸送介質應無強腐蝕性。
注：如介質帶有細小顆�；蚓邚�(qiáng)腐蝕性時，請?jiān)谟嗀洉r(shí)說明，以便提供更為可靠之產品。
【TSWA型臥式清水多級泵】性能參數：
|
型號 |
級數 |
流量(m3/h) |
揚程 |
轉速(r/min) |
電機功率 |
|
50TSWA |
2 |
18 |
18.4 |
1450 |
2.2 |
|
3 |
18 |
27.6 |
1450 |
3 | |
|
4 |
18 |
36.8 |
1450 |
4 | |
|
5 |
18 |
46 |
1450 |
5.5 | |
|
6 |
18 |
55.2 |
1450 |
5.5 | |
|
7 |
18 |
64.4 |
1450 |
7.5 | |
|
8 |
18 |
73.6 |
1450 |
7.5 | |
|
9 |
18 |
82.8 |
1450 |
7.5 | |
|
75TSWA |
2 |
36 |
23 |
1450 |
5.5 |
|
3 |
36 |
34.5 |
1450 |
7.5 | |
|
4 |
36 |
46 |
1450 |
11 | |
|
5 |
36 |
57.5 |
1450 |
11 | |
|
6 |
36 |
69 |
1450 |
15 | |
|
7 |
36 |
80.5 |
1450 |
15 | |
|
8 |
36 |
90 |
1450 |
18.5 | |
|
9 |
36 |
103.5 |
1450 |
18.5 | |
|
100TSWA |
2 |
69 |
31.2 |
1450 |
11 |
|
3 |
69 |
46.8 |
1450 |
15 | |
|
4 |
69 |
62.4 |
1450 |
22 | |
|
5 |
69 |
78 |
1450 |
30 | |
|
6 |
69 |
93.6 |
1450 |
30 | |
|
7 |
69 |
109.2 |
1450 |
37 | |
|
8 |
69 |
124.8 |
1450 |
45 | |
|
9 |
69 |
140.4 |
1450 |
45 | |
|
125TSWA |
2 |
90 |
43.2 |
1450 |
22 |
|
3 |
90 |
64.8 |
1450 |
30 | |
|
4 |
90 |
86.4 |
1450 |
45 | |
|
5 |
90 |
108 |
1450 |
55 | |
|
6 |
90 |
129.6 |
1450 |
75 | |
|
7 |
90 |
151.2 |
1450 |
75 | |
|
8 |
90 |
172.8 |
1450 |
90 | |
|
9 |
90 |
194.4 |
1450 |
90 | |
|
150TSWA |
2 |
155 |
60 |
1450 |
45 |
|
3 |
155 |
90 |
1450 |
75 | |
|
4 |
155 |
120 |
1450 |
90 | |
|
5 |
155 |
150 |
1450 |
110 | |
|
6 |
155 |
180 |
1450 |
135 | |
|
7 |
155 |
210 |
1450 |
155 | |
|
8 |
155 |
240 |
1450 |
180 | |
|
9 |
155 |
270 |
1450 |
180 |
【TSWA型臥式清水多級泵】故障與排除：
|
故 障 |
原 因 |
解 決 方 式 |
|
1、泵不吸水，壓力表指針劇烈擺動。 |
灌注引水不夠，管路與儀表連接處漏氣。 |
檢修底閥是否漏水，在灌足引水，擰緊或修回漏氣處。 |
|
2、水泵不出水，真空表表示高度真空。 |
底閥沒有打開或已堵塞，吸水管路阻力太大，吸水高度過高。 |
檢查底閥，更換水管，降低吸水高度。 |
|
3、壓力表有壓力，但仍不出水。 |
出水管阻力太大，旋轉方向不對，葉輪堵塞，泵轉速不足。 |
檢查或縮短水管。檢查電機，清除葉輪內的污物，增加泵轉速。 |
|
4、流量低于設計要求。 |
水泵堵塞，密封環磨損過多，轉速不足。 |
清洗水泵及管路，更換密封環，增加泵轉速。 |
|
5、泵消耗功率過大。 |
填料壓蓋太緊，并發熱，葉輪有磨損，泵流量增大。 |
調整填料壓蓋松緊程度，檢查泵軸是否彎曲，更換葉輪，增加出水阻力，降低流量。 |
|
6、泵內聲音反常，泵不出水。 |
吸水管阻力過大，吸入管路漏氣，輸送的液體溫度過高。 |
檢查吸入管和底閥，堵塞漏氣處、減少吸水高度，降低水溫。 |
|
7、水泵振動，軸承過熱。 |
電機與泵不同心，軸承缺油或磨損。 |
調整電機軸與泵軸的同軸度，加油或更換軸承。 |
