一、2XZ型旋片式真空泵概述：
2XZ型旋片式真空泵為雙級直聯結構，它的工作性能由高壓級與低壓級二部份組成，它的吸入口與真空設備連接，在運轉時將容器內的氣體大量吸入與排出，當設備獲得真空時，高壓級排氣閥封閉，高壓級入口的氣體將轉送到第二級，并經第二級吸入與排出真空設備可獲得了一定的真空，2XZ型旋片式真空泵的技術參數為6×10-2 Pa，泵與電機連軸，高轉速，外型小，結構緊湊，流動性工作方便，可用于電真空器件制造、保溫瓶制造、真空焊接、印刷、吸塑、制冷設備修理以及儀器儀表配套等。因為它具有體積小、質量輕、操聲低等優點，所以更適宜于實驗室里使用。

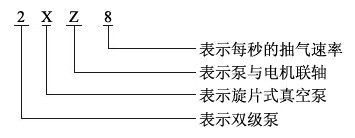

二、2XZ型旋片式真空泵的型號意義：
三、2XZ型旋片式真空泵的性能參數表：
|
|
參數/型號 |
2XZ-0.25 |
2XZ-0.5 |
2XZ-1 |
2XZ-2 |
2XZ-4 |
|
抽氣速率m3/h(L/S) |
50（HZ） |
0.9（0.25） |
1.8（0.5） |
3.6（1） |
7.2（2） |
14.4（4） |
|
60(HZ) |
1.1（0.3） |
2.1（0.6） |
4.3（1.2） |
8.6（2.4） |
17.2（4.8） |
|
極限壓力
（Pa） |
分壓力 |
≤6×10-1 |
≤6×10-2 |
≤6×10-2 |
≤6×10-2 |
≤6×10-2 |
|
全壓力 |
≤6.5 |
≤1.33 |
≤1.33 |
≤1.33 |
≤1.33 |
|
50HZ |
轉速（r/min） |
1400 |
1400 |
1400 |
1400 |
1400 |
|
60HZ |
轉速（r/min） |
1720 |
1720 |
1720 |
1720 |
1720 |
|
電機功率 |
0.12 |
0.18 |
0.25 |
0.37 |
0.55 |
|
電源電壓（V) |
220 |
220/380 |
220/380 |
220/380 |
220/380 |
|
進氣口口徑（外徑） |
φ15 |
φ20 |
φ20 |
φ30 |
φ30 |
|
噪音（dBA） |
63 |
65 |
65 |
68 |
68 |
|
容油量 （L） |
0.5 |
0.6 |
0.7 |
1 |
1.2 |
|
外形尺寸 |
403×130×240 |
447×168×260 |
469×168×260 |
514×168×282 |
565×168×282 |
|
重量（Kg）毛重/凈重 |
16/15 |
17/16 |
18/17 |
22/20 |
24/22 |
|
參數/型號 |
2XZ-6 |
2XZ-8 |
2XZ-15 |
2XZ-25 |
|
抽氣速率(L/s) |
50(HZ) |
21.6（6） |
28.8（8） |
54（15） |
90（25） |
|
60(HZ) |
26（7.2） |
34.5（9.6） |
64.8（18） |
108（30） |
|
極限壓力 |
分壓力 |
≤4×10-2 |
≤4×10-2 |
≤4×10-2 |
≤4×10-2 |
|
（Pa） |
全壓力 |
≤1 |
≤1 |
≤1 |
≤1 |
|
轉速（r/min) |
50(HZ) |
1400 |
1400 |
1400 |
1400 |
|
60(HZ) |
1720 |
1720 |
1720 |
1720 |
|
電機功率 |
0.75 |
1.1 |
1.5 |
2.2 |
|
電源電壓（V) |
380 |
380 |
380 |
380 |
|
進氣口口徑 |
KF -40 |
KF -40 |
KF -40 |
KF -50 |
|
噪音（dBA） |
68 |
70 |
70 |
72 |
|
容油量（L） |
2 |
3 |
4 |
5 |
|
外形尺寸 |
565×200×342 |
650×240×430 |
700×240×430 |
770×240×430 |
|
毛重/凈重（Kg） |
50/40 |
70/60 |
86/75 |
98/85 | |
四、2XZ型旋片式真空泵的工作原理及結構圖：
2XZ旋片式真空泵系雙級高速直聯結構旋片式真空泵。它有偏心地裝在泵腔內的轉子，及轉子槽內的旋片。轉子帶動旋片轉時，旋片緊貼腔壁，把進、排氣口分隔開來，并使進氣積腔容積周期性地擴大而吸氣，排氣腔容積則周期性地縮小而壓縮氣體，推開排氣閥排氣，從而獲得真空。圖一為2XZ型旋片式真空泵工作原理示意圖。雙級是兩個單級串聯而成。 |

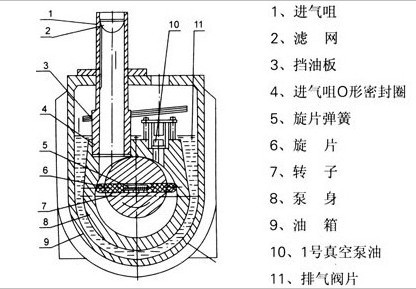

 圖一:2XZ型旋片式真空泵的結構圖 |

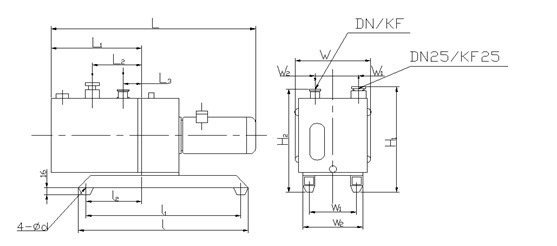

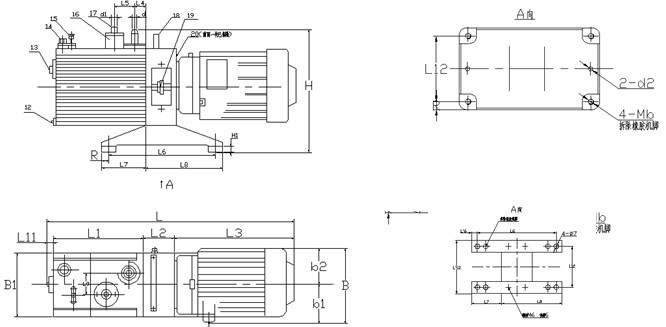

| 五、2XZ型旋片式真空泵的安裝尺寸表： |
|
|
|
型號 |
矩形管 |
L7 |
L8 |
L6 |
L’6 |
L12 |
L’12 |
|
2XZ-0.25 |
30×20 |
61 |
156 |
175 |
|
70 |
109 |
|
2XZ-0.5/1 |
30×20 |
73 |
182 |
240 |
7.5 |
88 |
118 |
|
2XZ-2/4 |
40×25 |
102 |
188 |
270 |
10 |
94 |
134 |
|
2XZ-8 |
40×25 |
102 |
192 |
255 |
19.5 |
140 |
180 | |
|
|
|
型號 |
L |
L1 |
L2 |
L3 |
l |
l1 |
l2 |
W |
W1 |
W2 |
w1 |
w2 |
H1 |
H2 |
DN |
KF |
Φd |
|
2XZ-6 |
550 |
220 |
105 |
64 |
302 |
250 |
85 |
175 |
55 |
66 |
136 |
182 |
315 |
280 |
25 |
40 |
7 |
|
2XZ-8 |
624 |
255 |
175 |
64 |
495 |
455 |
180 |
238 |
75 |
100 |
182 |
232 |
414 |
388 |
25 |
40 |
8 |
|
2XZ-15 |
703 |
315 |
175 |
64 |
495 |
455 |
180 |
238 |
75 |
100 |
182 |
232 |
414 |
388 |
25 |
40 |
8 |
|
2XZ-25 |
743 |
355 |
175 |
64 |
495 |
455 |
180 |
238 |
75 |
100 |
182 |
232 |
414 |
388 |
25 |
50 |
8 | |
|
六、2XZ型旋片式真空泵的特點：
2XZ型旋片式真空泵具有體積小，重量輕、噪聲低、起動方便等優點。此外，還有防止返油的措施（2XZ-8）和無防止油封漏油污染場地的措施。
1、2XZ型旋片式真空泵是獲得真空的基本設備，它可單獨作用，亦可作為各類高真空系統的前級泵和預抽泵組成羅茨旋片真空機組。
2、2XZ型旋片式真空泵進氣口連續敞通大氣運轉，不得超過三分鐘。
3、泵不適用于抽除對金屬有腐蝕性的，對泵油起化學反應的、含有顆粒塵埃的氣體，以體含氧過高的，有爆炸性的氣體。
4、泵有得作壓縮泵或輸送泵用。
5、2XZ型旋片式真空泵的工作環境：溫度5℃-40℃范圍內，相對溫度不大于90%，進氣口壓強小于1333Pa的條件下允許長期連續運轉。
6、裝接電源時，按電機標牌的規定接線，應注意電機旋轉方向與支座上的箭頭方向一致。
7、連續被抽容器的管道，其直徑應不小于泵的進氣口直徑，且管道應短和彎頭少，同時注意管道的泄漏。
8、每次起動前著重查看油位，以停泵時注油至油標玻璃直徑的4/5高度為宜。
9、具泵油采用清潔的1號或100號真空泵油。
10、2XZ型旋片式真空泵可在通大氣或任何真空度下一次起動。XZ-1單級型泵如果起動困難，可撥掉進氣管塞帽起動，隨后投入運轉。
七、2XZ型旋片式真空泵操作須知：
1．查看油位，以停泵時注油至油標中心為宜。過低對排氣閥不能起油封作用，影響真空度。過高，可能會引起通大氣起動時噴油。運轉時，油位有所升高，屬正�，F(xiàn)象。油采用規定牌號的清潔真空泵油，從加油孔加入。加油畢后，應旋一上螺塞。油宜經過濾，以免雜物進入2XZ型旋片式真空泵，堵塞油孔。
2．2XZ型旋片式真空泵可在通大氣或任何真空度下一次起動。泵口如裝接真空閥，應與2XZ真空泵同時動作。
3．環境溫度過高時，油的溫度升高，粘度下降，飽和蒸汽壓會增大，會引起2XZ型旋片式真空泵極限真空有所下降，特別是用熱偶計測得的全壓強。如加強通風散熱，或改善泵油性能，極限真空可得到改善。
4．檢查2XZ型旋片式真空泵的極限真空以壓縮式水銀真空計為準，如計經充分預抽校驗，泵溫達到穩定，泵口與計直接接通，運轉30分鐘內，將達到極限真空。總壓強計測得之值與泵油和真空計、規管誤差有關，有時誤差甚至可很大，只能作參考。
5．如相對濕度較高，或被抽氣體含較多可凝性蒸汽，接通被抽容器后，宜打開氣鎮閥，運轉20～40分鐘后關閉氣鎮閥。停泵前，可開氣鎮閥空載運動30分鐘，以延長2XZ型旋片式真空泵泵油壽命。
6．2XZ型旋片式真空泵用油選擇：泵油的粘度影響起動功率和泵的極限真空，粘度高時對真空度有利，起動功率則大一些。油在泵溫下的飽和蒸汽壓則會影響泵的極限總壓強，越低越好。高速真空泵油和3#擴散泵油的粘度較1號真空泵油大，飽和蒸汽壓較1號真空泵油低，但3#擴散泵油價格較高。具體選什么油，可根據上述介紹結合具體使用要求來選擇。
(1)一般情況下，凡希望總壓強在6X10-2帕以上的應用上海飛魯真空泵油。4升/秒以下小泵也可用1號真空油泵代，8升/秒以上直聯泵可用3#擴散泵油代。
(2)如果對真空度要求不高，且油的污染更換頻繁，真空泵油供應困難，可采用50號機械油代替。
(3)如果環境溫度低，起動困難，極限真空要求不高，可采用粘度較上略低的真空泵油或機械油。
八、2XZ型旋片式真空的維護和保養：
①、2XZ型旋片式真空泵注意事項：
1．保證泵的清潔，防止雜物進入泵內。
2．保持油位。
3．注意觀察油的清潔，若泵油變臟、混濁、水份或其它揮發性物質進入2XZ型旋片式真空泵內而影響極限真空時，可開氣鎮閥凈化之，觀察極限真空回升情況，數小時無效，應更換泵油，必要時可再次更換。換油方法：泵運轉約半小時，使油變稀，停泵從放油孔放油，再敞開進氣口運轉10～20秒鐘，此間可從吸氣口緩緩加入少量清潔泵油，以更換泵腔內存油。如出來的油很臟，后者可重復進行。
4．不可混入柴油、汽油等其它飽和蒸汽壓較大的油類，以免降低極限真空。拆洗2XZ型旋片式真空泵內零件時，一般用紗布擦拭即可以。有金屬碎屑、砂泥或其它有害物質必須清洗時，可用汽油等擦洗，干燥后方可裝配，切忌用汽油浸泡。
5．倘若因泵需拆開清洗或檢修，必須注意拆裝步驟，以免損壞機件。
②、2XZ型旋片式真空泵拆裝步驟簡述如下：
(一)、拆卸2XZ型旋片式真空泵：
1．放油
2．松開進氣咀法蘭螺釘，拔出進氣咀，松開氣鎮閥法蘭螺釘，拔出氣鎮閥。
3．拆下2XZ型旋片式真空泵油箱。
4．拆除止回閥開口銷，拆下止回閥葉輪。
5．拆除支座與泵的連接螺釘，拆下2XZ型旋片式真空泵裝件，電機拆否視方便而定。
6．松開泵蓋螺釘，拆下泵蓋，拉出二轉子及旋片。拆下低級轉子時，麻先拆下開口銷。
(二)、裝配2XZ型旋片式真空泵：
1．用紗布擦凈零件，防止回絲堵塞油孔，好用清洗液和刷子清洗。
2．把旋片裝入轉子槽內后，把高級轉子裝入定子即泉身內，裝L高級泵蓋、銷、螺釘、鍵、聯軸節，用手旋轉，應無泄阻和明顯輕重，裝時應使定子頂面朝下，以借助重力使轉子貼近定子圓弧面，此間隙好在0．0lmm。
3．低級轉子裝配方法同上。
4．裝上2XZ型旋片式真空泵止回閥葉輪等止回零件，應使止回閥頭平面對準進油咀油孔，按工作時的轉向旋轉轉子并用手輕輕反向擋住葉輪，油孔應時開時閉，調整閥頭平面大開啟高度為O．8～1．2毫米，具體可移動止回閥座、橡膠止回閥頭在閥桿孔中的位置來實現。簡便查法：面對葉輪，使Φ3mm傳動銷處于右手水平位置，順時針方向撥動葉輪，此時止回閥頭平面的開啟高度近于大，應為0．8～1．2mm。轉子停止在任何位置，手從葉輪上松開后，止回閥頭應自動落下關閉油孔。
5．裝上2XZ型旋片式真空泵的排氣閥、擋油板等零件。
6．把泵部、鍵、聯軸節、電機裝在支座上。
7．裝油箱。
8．插入進氣咀，氣鎮閥，裝上法蘭固緊。
注意：1、裝配時2XZ型旋片式真空泵磨擦面涂上清潔真空泵油。2、記住零件原裝配位置，可減少跑合時間。3、緊固件應無松動。
