IS/ISR臥式單級單吸清水離心泵結構圖及結構說明

時間：2013/3/12 來源：浙江揚子江泵業有限公司

單級單吸離心泵產品包括了ISO2858規定的全部40個型號，通過切割葉輪和變速可獲得267種性能，能適應各行各業的供水需要。嚴格按照ISO2858，意味著合理的特性曲線。IS系列單級單吸離心泵與其它單位生產的IS單級泵區別是工作壓力1.6MPa，泵體泵蓋靜壓力試驗為2.4MPa。
本系列泵是單級單吸懸臂式離心泵，供汲送清水及物理化學性質類似于水不含固體顆粒的液體之用。IS型泵介質溫度適用于80℃以下；ISR型泵適用于輸送130℃以下熱水；ISY型泵用于輸送汽油，柴油等輕油

IS/ISR單級單吸離心泵用途：
IS/ISR單級單吸離心泵適用于工業和民用建筑業，如冶金、電站、紡織、化工、印染、陶瓷、橡膠、采暖、余熱利用、空調等。

IS/ISR單級單吸離心泵產品特點：
1、IS/ISR型臥式單級單吸清水離心泵根據國際標準ISO2858所規定的性能和尺寸設計的，主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承不見等組成。
2、IS/ISR型臥式單級單吸清水離心泵的泵體和泵蓋部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部分進行檢修。
3、泵的殼體(即泵體和泵蓋)構成泵的工作室。葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支撐著泵的轉子部分，滾動軸承受泵的徑向力和軸向力。
4、為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
5、泵的軸向密封環是由填料壓蓋，填料環和填料等組成，以防止進氣或大量漏水。泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪吸入口相通，如葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔，將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。
6、為避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與軸之間準有O型密封圈，以防止沿著配合表面進氣或漏水。
7、泵的傳動方式是通過加長彈性聯軸器與電動機聯接的，泵的旋轉方向，從驅動端看，為順時針?lè)较蛐D(zhuǎn)。

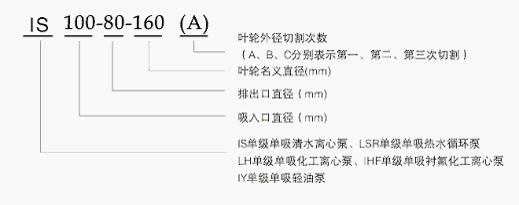

IS/ISR單級單吸離心泵型號意義：

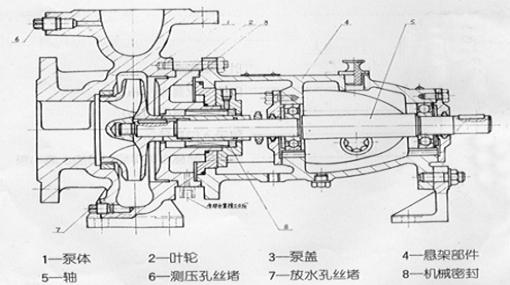

IS/ISR單級單吸離心泵結構圖及結構說明：

ISR系列單級單吸熱水離心泵的主要零件有泵體、葉輪、泵蓋、懸架部件，機械密封部件、軸等。該系列泵為后開門結構，其優點是轉子部件檢修或更換無須拆卸管道，轉子部件由懸架支撐哲（請參考ISR泵結構圖）。泵軸向力的平衡，軸向力較大的泵，葉輪設有平衡孔，其余軸向力由軸承承受。軸封形式采用不平衡單端面機械密封，軸封室外設有水冷卻套，可以通過泵側面1/4管接口接通外來冷水，對軸封進行冷卻。傳動方式，泵的傳動是通過聯軸器與電機直聯。從傳動方向看，泵為順時針旋轉。

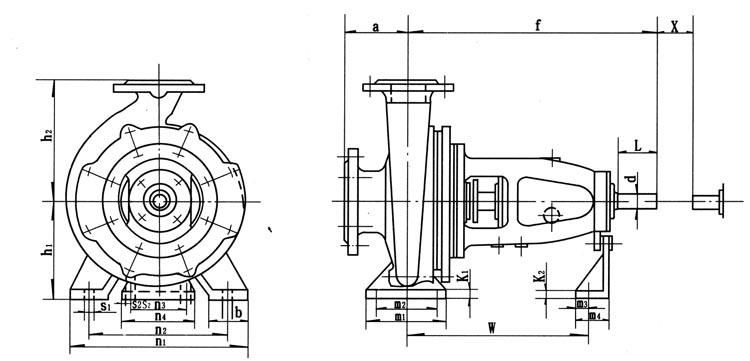

IS/IR型臥式清水離心泵泵體及腳座尺寸

產品型號	泵				泵腳座												螺栓孔		軸端		間隔
	a	F	h1	h2	b	m1	m2	m3	m	nl	n2	n3		kl	k2	W	S1	S2	d	L	X
50-32-125	80	385	112	140	50	100	70	19	60	190	140	110	145		10	285	M12	M12	24	50	100
50-32-160			132	160						240	190
50-32-200			160	180
50—32-250	100	500	180	225	65	125	95	25	65	320	250				14	370			32	80
65-50-125	80	385	112	140	50	100	70	19	60	210	160	110	145		10	285	M12	M12	24	50	1O0
65-50-160			132	160						240	190
65-40-200	100		160	180						265	212
65-40-250		500	180	225	65	125	95	25	65	320	250				14	370			32	80
65-40-315	125		200	250						345	280
80-65-125	100	385	132	160	50	100	70	19	60	240	190	110	145		10	285	M12	M12	24	50	100
80-65-160			160	180						265	212
80-50-200				200
80-50-250	125	500	180	225	65	125	95	25	65	320	250				14	370			32	80
80-50-315			225	280						345	280
100-80-125	100	385	160	180	65	125	95	19	60	280	212	110	145		10	285	M12	M12	24	50
100-80-160		500		200				24											32	80	100
100-65-200			180	225				25		320	250				14	370					140
																	M16
100-65-250	125		200	250	80	160	120		65	360	280
100一65-315		530	225	280				28		400	315								42	110
125-100-200	125	500	200	280	80	160	120	25		360	280	110	145		14	370	M16	M12	32	80
125-100-250	140	530	225					28	65	400	315								42	110	140
125-100-315			250	315
125-100-400			280	355	100	200	150			500	400						M20
150-125-250	140	530	250	355	80	160	120	28	65	400	315	110	145		14	370	M16	M12	42	110	140
150-125-315			280		100	200	150			500	400						M20
150-125-400			315	400
200-150-250	160	530	280	375	100	200	150	28	65	500	400	110	145		14	370	M20	M12	42	110	180
200-150-315		670	315	400				38	38	550	450	140	200		30	500		M16	48

IS/ISR單級單吸離心泵基本參數：

型號	流量 m^з/h	揚程 m	轉速 r/min	電機功率 KW	口徑mm
型號	流量 m^з/h	揚程 m	轉速 r/min	電機功率 KW	吸入	排出
IS50-32-125	12.5	20	2900	2.2	50	32
IS50-32-125	6.3	5	1450	0.55	50	32
IS50-32-160	12.5	32	2900	3	50	32
IS50-32-160	6.3	8	1450	0.55	50	32
IS50-32-200	12.5	50	2900	0.5	50	32
IS50-32-200	6.3	12.5	1450	0.75	50	32
IS50-32-250	12.5	80	2900	11	50	32
IS50-32-250	6.3	20	1450	1.5	50	32
IS65-50-125	25	20	2900	3	65	50
IS65-50-125	12.5	5	1450	0.55	65	50
IS65-50-160	25	32	2900	5.5	65	50
IS65-50-160	12.5	8	1450	0.75	65	50
IS65-40-200	25	50	2900	7.5	65	40
IS65-40-200	12.5	12.5	1450	1.1	65	40
IS65-40-250	25	80	2900	15	65	40
IS65-40-250	12.5	20	1450	2.2	65	40
IS65-40-315	25	125	2900	30	65	40
IS65-40-315	12.5	32	1450	4	65	40
IS80-65-125	50	20	2900	5.5	80	65
IS80-65-125	25	5	1450	0.75	80	65
IS80-65-160	50	32	2900	7.5	80	65
IS80-65-160	25	8	1450	1.5	80	65
IS80-50-200	50	50	2900	15	80	50
IS80-50-200	25	12.5	1450	2.2	80	50
IS80-50-250	50	80	2900	22	80	50
IS80-50-250	25	20	1450	3	80	50
IS80-50-315	50	125	2900	37	80	50
IS80-50-315	25	32	1450	5.5	80	50
IS100-80-125	100	20	2900	11	100	80
IS100-80-125	50	5	1450	1.5	100	80
IS100-80-160	100	32	2900	15	100	80
IS100-80-160	50	8	1450	2.2	100	80
IS100-65-200	100	50	2900	22	100	65
IS100-65-200	50	12.5	1450	4	100	65
IS100-65-250	100	80	2900	37	100	65
IS100-65-250	50	20	1450	5.5	100	65
IS100-65-315	100	125	2900	75	100	65
IS100-65-315	50	32	1450	11	100	65
IS125-100-200	200	50	2900	45	125	100
IS125-100-200	100	12.5	1450	7.5	125	100
IS125-100-250	200	80	2900	75	125	100
IS125-100-250	100	20	1450	11	125	100
IS125-100-315	200	125	2900	110	125	100
IS125-100-315	100	32	1450	15	125	100
IS125-100-400	100	50	1450	30	125	100
IS150-125-250	200	20	1450	18.5	150	125
IS150-125-315	200	32	1450	30	150	125
IS150-125-400	200	50	1450	45	150	125
IS200-150-250	400	20	1450	37	200	150
IS200-150-315	400	32	1450	55	200	150
IS200-150-400	400	50	1450	90	200	150
