一 立式管道污水泵產品概述
立式管道污水泵是引進聯邦德國公司先進技術，通過吸收、轉化研制而成，各項性能指標均達到國家標準同類產品水平。由于采用獨特的單(雙)通道葉輪，排污能力強、能有效的通過泵口徑的5倍纖維物與直徑為泵口徑50%的固體顆粒，動密封采用兩組特殊材料的硬質合金機械密封裝置，材質為鑄鐵和不銹鋼。GW型管道排污泵是在SG型基礎上采用先進的工藝設計而成的新泵種。該泵可做一般管道泵加壓送水，又可抽吸含有顆粒纖維、懸浮固體等雜質的液體雜質，為化工、紡織、制藥、環保等行業提供理想的輸送機械。
二 產品應用范圍
1、企業單位廢水排放；
2、城市污水處理廠排放系統；
3、地鐵、地下室、人防系統排水站；
4、醫院、賓館、高層建筑污水排放；
5、住宅區的污水排水站；
6、市政工程、建筑工地中稀泥漿的排放；
7、自來水公司的給水裝置；
8、養殖廠污水排放幾農村農田灌溉；
9、勘探礦山及水處理設備配套；
10、水利工程給水排水。
三 型號與性能參數
例如：GW50-15-25
GW-管道排污泵
50-進出口口徑
15-流量(m3/n)
25-揚程
|
型 號 |
口 徑
(mm) |
流 量
(m3/h) |
揚 程
(m) |
功 率
(kw) |
轉 速
(r/min) |
效 率
(%) |
|
GW25-8-22-1.1 |
25 |
8 |
22 |
1.1 |
2825 |
38.5 |
|
GW32-12-15-1.1 |
32 |
12 |
15 |
1.1 |
2825 |
40 |
|
GW40-15-15-1.5 |
40 |
15 |
15 |
1.5 |
2840 |
45.1 |
|
GW40-15-30-2.2 |
40 |
15 |
30 |
2.2 |
2840 |
48 |
|
GW50-20-7-0.75 |
50 |
20 |
7 |
0.75 |
1390 |
54 |
|
GW50-10-10-0.75 |
50 |
10 |
10 |
0.75 |
1390 |
56 |
|
GW50-20-15-1.5 |
50 |
20 |
15 |
1.5 |
2840 |
55 |
|
GW50-15-25-2.2 |
50 |
15 |
25 |
2.2 |
2840 |
56 |
|
GW50-18-30-3 |
50 |
18 |
30 |
3 |
2880 |
58 |
|
GW50-25-32-5.5 |
50 |
25 |
32 |
5.5 |
2900 |
53 |
|
GW50-20-40-7.5 |
50 |
20 |
40 |
7.5 |
2900 |
55 |
|
GW65-25-15-2.2 |
65 |
25 |
15 |
2.2 |
2840 |
52 |
|
GW65-37-13-3 |
65 |
37 |
13 |
3 |
2880 |
55 |
|
GW65-25-30-4 |
65 |
25 |
30 |
4 |
2890 |
58 |
|
GW65-30-40-7.5 |
65 |
30 |
40 |
7.5 |
2900 |
56 |
|
GW65-35-50-11 |
65 |
35 |
50 |
11 |
2930 |
60 |
|
GW65-35-60-15 |
65 |
35 |
60 |
15 |
2930 |
63 |
|
GW80-40-7-2.2 |
80 |
40 |
7 |
2.2 |
1420 |
52 |
|
GW80-43-13-3 |
80 |
43 |
13 |
3 |
2880 |
50 |
|
GW80-40-15-4 |
80 |
40 |
15 |
4 |
2890 |
57 |
|
GW80-65-25-7.5 |
80 |
65 |
25 |
7.5 |
2900 |
56 |
|
GW100-80-10-4 |
100 |
80 |
10 |
4 |
1440 |
62 |
|
GW100-110-10-5.5 |
100 |
110 |
10 |
5.5 |
1440 |
66 |
|
GW100-100-15-7.5 |
100 |
100 |
15 |
7.5 |
1440 |
67 |
|
GW100-85-20-7.5 |
100 |
85 |
20 |
7.5 |
1440 |
68 |
|
GW100-100-25-11 |
100 |
100 |
25 |
11 |
1460 |
65 |
|
GW100-100-30-15 |
100 |
100 |
30 |
15 |
1460 |
66 |
|
GW100-100-35-18.5 |
100 |
100 |
35 |
18.5 |
1470 |
65 |
|
GW125-130-15-11 |
125 |
130 |
15 |
11 |
1460 |
62 |
|
GW120-130-20-15 |
125 |
130 |
20 |
15 |
1460 |
63 |
|
GW150-145-9-7.5 |
150 |
145 |
9 |
7.5 |
1440 |
63 |
|
GW150-180-15-15 |
150 |
180 |
15 |
15 |
1460 |
65 |
|
GW150-180-20-18.5 |
150 |
180 |
20 |
18.5 |
1470 |
75 |
|
GW150-180-25-22 |
150 |
180 |
25 |
22 |
1470 |
76 |
|
GW150-130-30-22 |
150 |
130 |
30 |
22 |
1470 |
75 |
|
GW150-180-30-30 |
150 |
180 |
30 |
30 |
1470 |
73 |
|
GW150-200-30-37 |
150 |
200 |
30 |
37 |
1480 |
70 |
|
GW200-300-7-11 |
200 |
300 |
7 |
11 |
970 |
73 |
|
GW200-250-11-15 |
200 |
250 |
11 |
15 |
970 |
74 |
|
GW200-400-10-22 |
200 |
400 |
10 |
22 |
1470 |
76 |
|
GW200-400-13-30 |
200 |
400 |
13 |
30 |
1470 |
73 |
|
GW200-250-15-18.5 |
200 |
250 |
15 |
18.5 |
1470 |
72 |
|
GW200-300-15-22 |
200 |
300 |
15 |
22 |
1470 |
73 |
|
GW200-250-22-30 |
200 |
250 |
22 |
30 |
1470 |
71 |
|
GW200-350-25-37 |
200 |
350 |
25 |
37 |
1980 |
75 |
|
GW200-400-30-55 |
200 |
400 |
30 |
55 |
1480 |
70 |
|
GW250-600-9-30 |
250 |
600 |
9 |
30 |
980 |
74 |
|
GW250-600-12-37 |
250 |
600 |
12 |
37 |
1480 |
78 |
|
GW250-600-15-45 |
250 |
600 |
15 |
45 |
1480 |
75 |
|
GW250-600-20-55 |
250 |
600 |
20 |
55 |
1480 |
73 |
|
GW250-600-25-75 |
250 |
600 |
25 |
75 |
1480 |
73 |
|
GW300-800-12-45 |
300 |
800 |
12 |
45 |
980 |
76 |
|
GW300-500-15-45 |
300 |
500 |
15 |
45 |
980 |
70 |
|
GW300-800-15-55 |
300 |
800 |
15 |
55 |
980 |
73 |
|
GW300-600-20-55 |
300 |
600 |
20 |
55 |
980 |
75 |
|
GW300-800-20-75 |
300 |
800 |
20 |
75 |
980 |
78 |
|
GW300-950-20-90 |
300 |
950 |
20 |
90 |
980 |
80 |
|
GW300-1000-25-110 |
300 |
1000 |
25 |
110 |
980 |
82 |
|
GW350-1100-10-55 |
350 |
1100 |
10 |
55 |
980 |
84.5 |
|
GW350-1500-15-90 |
350 |
1500 |
15 |
90 |
980 |
82.5 |
|
GW350-1200-18-90 |
350 |
1200 |
18 |
90 |
980 |
83.1 |
|
GW350-1100-28-132 |
350 |
1100 |
28 |
132 |
740 |
83.2 |
|
GW350-1000-36-160 |
350 |
1000 |
36 |
160 |
740 |
78.5 |
|
GW400-1500-10-75 |
400 |
1500 |
10 |
75 |
980 |
82.1 |
|
GW400-2000-15-132 |
400 |
2000 |
15 |
132 |
740 |
85.5 |
|
GW400-1700-22-160 |
400 |
1700 |
22 |
160 |
740 |
82.1 |
|
GW400-1500-26-160 |
400 |
1500 |
26 |
160 |
740 |
83.5 |
|
GW400-1700-30-200 |
400 |
1700 |
30 |
200 |
740 |
83.5 |
|
GW400-1800-32-250 |
400 |
1800 |
32 |
250 |
740 |
82.1 |
|
GW500-2500-10-110 |
500 |
2500 |
10 |
110 |
740 |
82 |
|
GW500-2600-15-160 |
500 |
2600 |
15 |
160 |
740 |
83 |
|
GW500-2400-22-220 |
500 |
2400 |
22 |
220 |
740 |
84 |
|
GW500-2600-24-250 |
500 |
2600 |
24 |
250 |
740 |
82 |

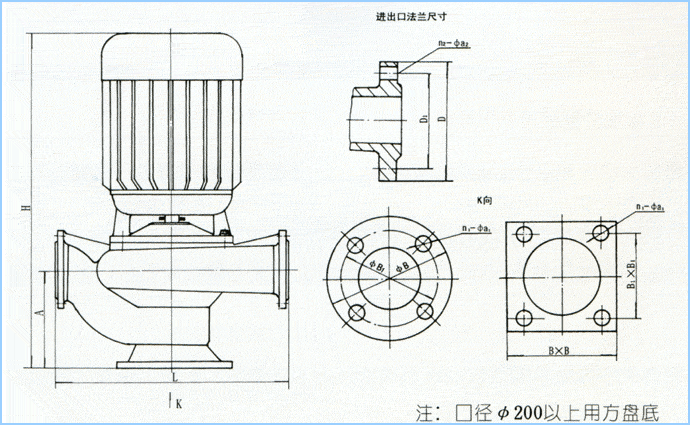

四 產品結構圖
