QJP型不銹鋼多級深井泵結構圖及結構分析
時間：2013/4/14 來源：浙江揚子江泵業有限公司
一、QJP型不銹鋼深井泵產品概述：
QJP型不銹鋼深井泵是電機與水泵直聯一體潛入水中工作的提水機具，它適用于從深井撮地下水、也可用 于河流、水庫、水渠等到提水工程：主要用于農田灌溉及高原山區的人畜用水，亦可供城市、工、鐵路、礦山、工地供排水使用。
二、QJP型不銹鋼深井泵產品特點：
1、電機、水泵一體、潛入水中運行，安全可靠。
2、對井管、揚水管無特殊要求（即：鋼管井、灰管井、土井等均可使用；在壓力許可下、鋼管、膠管、塑料管等均可作揚水管使用
3、安裝、使用、維護方便簡單占地面積小、不需要造泵房。
4、結構簡單，節省原材料，管理得當與使用壽命有直接的關系。
三、QJP型不銹鋼深井泵使用條件:
1、額定頻率為50HZ，額定電壓為380/220伏的電源。
2、水泵進水口必須在動水位1米以下，但潛水深度不得超過靜水位以下70米，電機下端距井底水深少在1米以上。
3、水溫一般不得高于20OC。
4、水質要求：（1）水中含砂量不大于0.01%（重量比）；
（2）PH值在6.5~8.5范圍；
（3）氯離子含量不大于400毫克/升
5、要求井正直、進壁光滑。
四、QJP型不銹鋼深井泵產品結構說明：
1、QJP型不銹鋼深井泵由：水泵、潛水電機（包括電纜）、輸水管和控制開關四大部分組成。潛水泵為單吸多級立式離心泵：潛水電機為密閉充水濕式、立式三相籠異步電動機，電機與水泵通過爪式或單健筒式聯軸器直接；配備有不同規格的三芯電纜；起動設備為不同容量等級的空氣開關和自偶減壓起動器、輸水管為不同直徑的鋼管制成、采用法蘭聯接，高揚程式電泵采用閘閥控制。
2、潛水泵每級導流殼中裝有一個橡膠軸承；葉輪用錐形套固定在泵軸上；導流殼采用螺紋或螺栓聯成一體。
3、高揚程潛水泵上部裝有止回閥，避免停機水垂造成機組破壞。
4、潛水電機軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封，防止流砂進入電機。
5、潛水電機采用水潤滑軸承，下部裝有橡膠調壓膜、調壓彈簧，組成調壓室，調節由于溫度引起的 壓力變化；電機繞組采用聚乙稀絕緣，尼龍護套耐用消費品水電磁線，電纜聯接方式按QJ型電纜接頭工藝，把接頭絕緣脫去刮凈漆層，分別接好，焊接牢固，用生橡膠繞一層。再用防水粘膠帶纏2~3層，外面包上2~3層防水膠布或用水膠粘結包一層橡膠帶（自行車里帶）以防滲水。
6、電機密閉，采用精密止口螺栓，電纜出口加膠墊進行密封。
7、電機上端有一個注水孔，有一個放氣孔，下部有一個放水孔。
8、電機下部裝有上下止推軸承，止推軸承上有溝槽用于冷卻，和它對磨的是不銹鋼推力盤，隨水泵的上下軸向力。

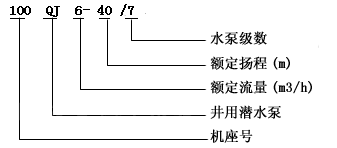

五、QJP型不銹鋼深井泵型號意義:

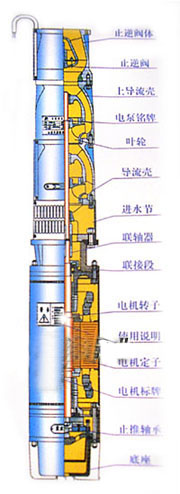

六、QJP型不銹鋼深井泵結構說明:
七、QJP型不銹鋼深井泵性能參數:
|
序號 |
型號 |
電機功率 |
流量揚程（m3/h)/h |
出水管徑 |
適用井徑 | |||
|
HP |
KW | |||||||
|
1 |
100QJ1.5-40/7 |
0.5 |
0.37 |
1.5/40 |
2/35 |
3/25 |
40(1.5") |
100 |
|
2 |
100QJ1.5-50/9 |
0.75 |
0.55 |
1.5/50 |
2/43 |
3/35 |
40(1.5") |
100 |
|
3 |
100QJ1.5-70/12 |
1 |
0.75 |
1.5/70 |
2/63 |
3/50 |
40(1.5") |
100 |
|
4 |
100QJ1.5-98/17 |
1.5 |
1.1 |
1.5/98 |
2/87 |
3/70 |
40(1.5") |
100 |
|
5 |
100QJ1.5-127/23 |
2 |
1.5 |
1.5/127 |
2/115 |
3/92 |
40(1.5") |
100 |
|
6 |
100QJ1.5-168/30 |
3 |
2.2 |
1.5/168 |
2/145 |
3/115 |
40(1.5") |
100 |
|
7 |
100QJ1.5-260/45 |
5 |
3.7 |
1.5/260 |
2/245 |
3/200 |
40(1.5") |
100 |
|
8 |
100QJ2-45/8 |
0.75 |
0.55 |
2/45 |
3/40 |
4/33 |
40(1.5") |
100 |
|
9 |
100QJ2-63/11 |
1 |
0.75 |
2/63 |
3/57 |
4/48 |
40(1.5") |
100 |
|
10 |
100QJ2-85/15 |
1.5 |
1.1 |
2/85 |
3/73 |
4/60 |
40(1.5") |
100 |
|
11 |
100QJ2-115/21 |
2 |
1.5 |
2/115 |
3/100 |
4/85 |
40(1.5") |
100 |
|
12 |
100QJ2-155/28 |
3 |
2.2 |
2/155 |
3/138 |
4/112 |
40(1.5") |
100 |
|
13 |
100QJ2-235/42 |
5 |
3.7 |
2/235 |
3/205 |
4/170 |
40(1.5") |
100 |
|
14 |
100QJ3-40/7 |
0.75 |
0.55 |
3/40 |
4/33 |
5/25 |
40(1.5") |
100 |
|
15 |
100QJ3-55/10 |
1 |
0.75 |
3/55 |
4/43 |
5/35 |
40(1.5") |
100 |
|
16 |
100QJ3-70/13 |
1.5 |
1.1 |
3/70 |
4/59 |
5/48 |
40(1.5") |
100 |
|
17 |
100QJ3-100/18 |
2 |
1.5 |
3/100 |
4/87 |
5/65 |
40(1.5") |
100 |
|
18 |
100QJ3-130/23 |
3 |
2.2 |
3/130 |
4/112 |
5/98 |
40(1.5") |
100 |
|
19 |
100QJ3-180/33 |
5 |
3.7 |
3/180 |
4/156 |
5/130 |
40(1.5") |
100 |
|
20 |
100QJ3-240/43 |
7.5 |
5.5 |
3/240 |
4/206 |
5/175 |
40(1.5") |
100 |
|
21 |
100QJ4-45/8 |
1 |
0.75 |
4/45 |
5.5/40 |
7/35 |
40(1.5") |
100 |
|
22 |
100QJ4-60/11 |
1.5 |
1.1 |
4/60 |
5.5/49 |
7/40 |
40(1.5") |
100 |
|
23 |
100QJ4-73/13 |
2 |
1.5 |
4/73 |
5.5/60 |
7/50 |
40(1.5") |
100 |
|
24 |
100QJ4-110/20 |
3 |
2.2 |
4/110 |
5.5/85 |
7/70 |
40(1.5") |
100 |
|
25 |
100QJ4-150/28 |
5 |
3.7 |
4/155 |
5.5/127 |
7/95 |
40(1.5") |
100 |
|
26 |
100QJ4-190/35 |
7.5 |
5.5 |
4/190 |
5.5/168 |
7/130 |
50(2") |
100 |
|
27 |
100QJ6-40/7 |
1 |
0.75 |
6/40 |
8/30 |
10/20 |
50(2") |
100 |
|
28 |
100QJ6-50/9 |
1.5 |
1.1 |
6/50 |
8/40 |
10/30 |
50(2") |
100 |
|
29 |
100QJ6-62/11 |
2 |
1.5 |
6/62 |
8/53 |
10/41 |
50(2") |
100 |
|
30 |
100QJ6-83/15 |
3 |
2.2 |
6/83 |
8/72 |
10/60 |
50(2") |
100 |
|
31 |
100QJ6-120/23 |
5 |
3.7 |
6/120 |
8/102 |
10/82 |
50(2") |
100 |
|
32 |
100QJ6-180/33 |
7.5 |
5.5 |
6/180 |
8/150 |
10/120 |
50(2") |
100 |
|
33 |
100QJ8-40/7 |
1.5 |
1.1 |
8/40 |
10/32 |
12/25 |
50(2") |
100 |
|
34 |
100QJ8-50/9 |
2 |
1.5 |
8/50 |
10/41 |
12/33 |
50(2") |
100 |
|
35 |
100QJ8-78/14 |
3 |
2.2 |
8/78 |
10/65 |
12/52 |
50(2") |
100 |
|
36 |
100QJ8-99/19 |
5 |
3.7 |
8/99 |
10/80 |
12/62 |
50(2") |
100 |
|
37 |
100QJ8-138/25 |
7.5 |
5.5 |
8/138 |
10/110 |
12/85 |
50(2") |
100 |
|
38 |
100QJ8-190/34 |
10 |
7.5 |
8/190 |
10/150 |
12/120 |
50(2") |
100 |
|
39 |
100QJ12-40/7 |
2 |
1.5 |
12/40 |
14/30 |
16/23 |
50(2") |
100 |
|
40 |
100QJ12-50/9 |
3 |
2.2 |
12/50 |
14/42 |
16/35 |
50(2") |
100 |
|
41 |
100QJ12-75/15 |
5 |
3.7 |
12/75 |
14/63 |
16/50 |
50(2") |
100 |
|
42 |
100QJ12-116/22 |
7.5 |
5.5 |
12/116 |
14/88 |
16/73 |
50(2") |
100 |
|
43 |
100QJ12-152/28 |
10 |
7.5 |
12/152 |
14/123 |
16/98 |
50(2") |
100 |
|
44 |
100QJ16-40/7 |
3 |
2.2 |
16/40 |
18/35 |
20/30 |
50(2") |
100 |
|
45 |
100QJ16-50/9 |
5 |
3.7 |
16/50 |
18/44 |
20/39 |
50(2") |
100 |
|
46 |
100QJ16-100/16 |
7.5 |
5.5 |
16/100 |
18/83 |
20/61 |
50(2") |
100 |
|
47 |
100QJ16-125/23 |
10 |
7.5 |
16/125 |
18/98 |
20/73 |
50(2") |
100 |
|
48 |
150QJ25-30/3 |
5 |
3.7 |
25/30 |
30/25 |
35/20 |
80(3") |
100 |
|
49 |
150QJ25-45/5 |
7.5 |
5.5 |
25/45 |
30/40 |
35/30 |
80(3") |
150 |
|
50 |
150QJ25-60/7 |
10 |
7.5 |
25/60 |
30/55 |
35/45 |
80(3") |
150 |
|
51 |
150QJ25-75/9 |
15 |
11 |
25/75 |
30/65 |
35/55 |
80(3") |
150 |
|
52 |
150QJ35-35/4 |
7.5 |
5.5 |
35/35 |
40/30 |
45/25 |
80(3") |
150 |
|
53 |
150QJ35-45/6 |
10 |
7.5 |
35/45 |
40/40 |
45/30 |
80(3") |
150 |
|
54 |
150QJ35-55/8 |
15 |
11 |
35/55 |
40/50 |
45/40 |
80(3") |
150 |
|
55 |
150QJ35-70/10 |
20 |
15 |
35/70 |
40/60 |
45/50 |
80(3") |
150 |
|
56 |
150QJ15-100/24 |
20 |
15 |
15/200 |
20/160 |
25/110 |
80(3") |
150 |
|
57 |
150QJ15-240/30 |
25 |
18.5 |
15/240 |
20/200 |
25/130 |
80(3") |
150 |
|
58 |
150QJ15-280/37 |
30 |
22 |
15/280 |
20/240 |
25/160 |
80(3") |
150 |
|
59 |
150QJ40-90/13 |
20 |
15 |
40/90 |
45/75 |
50/60 |
80(3") |
150 |
|
60 |
150QJ40-110/16 |
25 |
18.5 |
40/110 |
45/100 |
50/70 |
80(3") |
150 |
|
61 |
150QJ40-140/19 |
30 |
22 |
40/140 |
45/110 |
50/90 |
80(3") |
150 |
|
62 |
150QJ40-180/25 |
40 |
30 |
40/170 |
45/150 |
50/130 |
80(3") |
150 |
|
63 |
150QJ50-140/21 |
40 |
30 |
50/140 |
55/110 |
60/80 |
80(3") |
150 |
|
64 |
150QJ50-170/27 |
50 |
37 |
50/180 |
55/140 |
60/110 |
80(3") |
150 |
|
65 |
150QJ70-130/12 |
50 |
37 |
70/130 |
80/100 |
90/80 |
80(3") |
150 |
|
66 |
150QJ70-160/14 |
60 |
45 |
70/160 |
80/120 |
90/100 |
80(3") |
150 |
|
67 |
150QJ90-120/11 |
60 |
45 |
90/120 |
100/100 |
110/80 |
80(3") |
150 |
