裝配式鋼板給水箱選用指南
時間：2013/8/19 來源：浙江揚子江泵業有限公司
問：我們在貴公司選購了批水泵，要配套不銹鋼裝配式水箱，有水箱的機構圖和尺寸嗎？
答：裝配式鋼板給水箱可以參照以下方法進行設計制作：

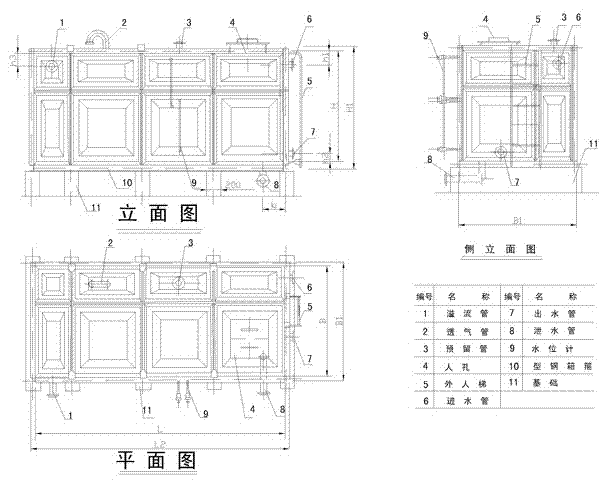

裝配式鋼板給水箱
注：n3——墊鐵數量

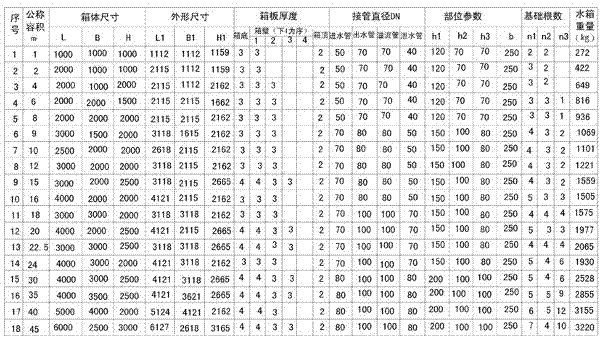

裝配式鋼板給水箱選用表(一)
注：1.對高強度搪瓷給水箱厚度δ，凡用3、4者，均為5
2.水箱重量未含型鋼底架重量

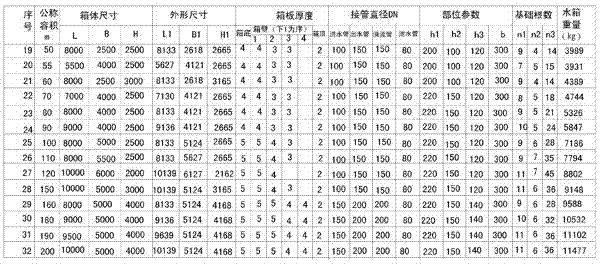

裝配式鋼板給水箱選用表（二）
注：三種板塊均可在板內開孔接管，其開孔位置應盡量向板塊中心設置，而開孔接管外園與箱板翻邊的小距離不小于30

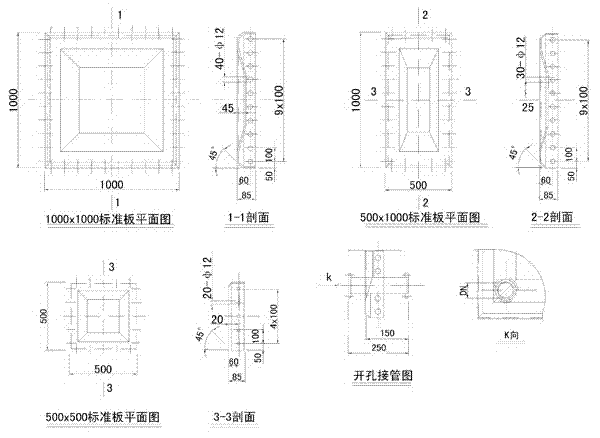

裝配式鋼板給水箱標準板圖
注：基礎一般為混凝土，也可為其他材料

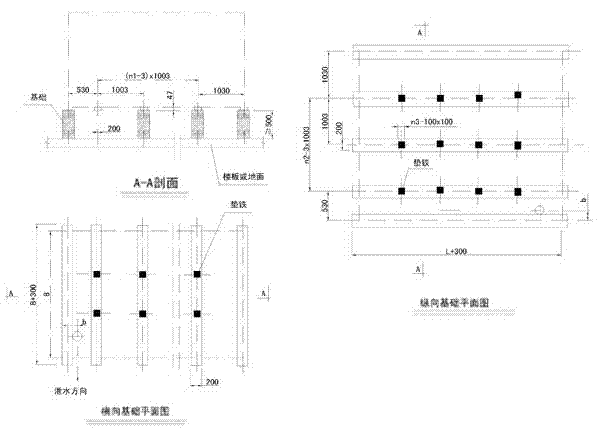

裝配式鋼板給水箱基礎圖

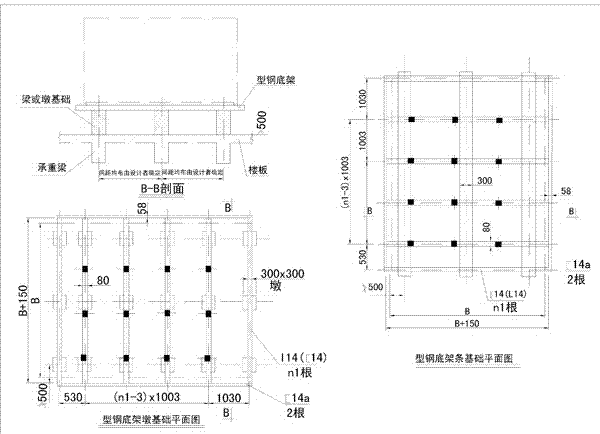

裝配式鋼板給水箱型鋼底架基礎圖
