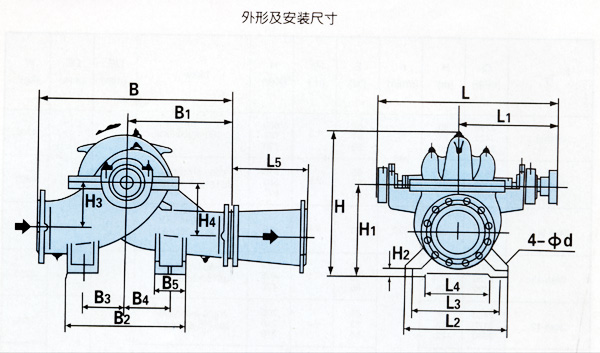

S,SH型單級中開離心泵外型及安裝尺寸
時間：2013/2/3 來源：浙江揚子江泵業有限公司
本系列泵是單級、雙吸、水平中開式離心泵，適用于汲送清水和無腐蝕性的液體。介質高溫度80℃。軸承體通人冷卻水后，可輸送130℃以下的熱水。改變密封環、軸套和葉輪的材質，可以輸送含有泥沙的渾水。改變承壓零件的材質，可以提高泵的進口壓力。
泵的軸封一般采用軟填料密封，如有特殊要求，也可改裝機械密封。從電機方向看泵，泵為逆時針旋轉，按用戶要求，也可改為順時針旋轉。
根據水泵行業規定，Sh型與S型兩大系列中開泵并存，直至統一設計出新型泵代替這兩個系列時為止。本產品主要用于工廠、礦山、城市、電站給水農用排澇灌溉、各種水利工程用泵和采暖空調系統等場合，是山東省機械局定點生產產品。
[二]性能范圍：
流量Q112m3/h-6460m3/h,揚程H9m-140m，允許進口壓力≤0.3Mpa(用戶在訂貨時須標明進口壓力值)。
泵的軸封一般采用軟填料密封，如有特殊要求，也可改裝機械密封。從電機方向看泵，泵為逆時針旋轉，按用戶要求，也可改為順時針旋轉。
根據水泵行業規定，Sh型與S型兩大系列中開泵并存，直至統一設計出新型泵代替這兩個系列時為止。本產品主要用于工廠、礦山、城市、電站給水農用排澇灌溉、各種水利工程用泵和采暖空調系統等場合，是山東省機械局定點生產產品。
[二]性能范圍：
流量Q112m3/h-6460m3/h,揚程H9m-140m，允許進口壓力≤0.3Mpa(用戶在訂貨時須標明進口壓力值)。
|
型號 |
L |
L1 |
L2 |
L3 |
L4 |
B |
B1 |
B2 |
B3 |
B4 |
B5 |
H |
H1 |
H2 |
H3 |
H4 |
d1 |
C |
|
6sh-6(A) |
708 |
389 |
250 |
200 |
135 |
530 |
250 |
270 |
110 |
110 |
487 |
280 |
25 |
130 |
165 |
18 |
4 | |
|
6sh-9(A) |
450 |
200 |
456 |
140 | ||||||||||||||
|
8sh-6(A) |
842 |
462 |
350 |
300 |
245 |
750 |
350 |
350 |
150 |
150 |
604 |
370 |
30 |
185 |
200 |
23 | ||
|
8sh-9(A) |
823 |
450 |
620 |
270 |
568 |
350 |
175 |
173 | ||||||||||
|
8sh-13(A) |
765 |
416 |
230 |
550 |
250 |
549 |
160 |
165 | ||||||||||
|
10sh-6(A) |
1121 |
618 |
410 |
320 |
210 |
900 |
450 |
640 |
240 |
240 |
160 |
830 |
480 |
240 |
300 |
25 | ||
|
10sh-9(A) |
990 |
553 |
420 |
360 |
300 |
890 |
440 |
630 |
180 |
754 |
440 |
35 |
200 |
260 | ||||
|
10sh-13(A) |
965 |
531 |
440 |
380 |
850 |
400 |
150 |
728 |
230 |
230 | ||||||||
|
10sh-19(A) |
908 |
490 |
400 |
350 |
280 |
750 |
350 |
400 |
175 |
175 |
/ |
671 |
400 |
200 |
240 | |||
|
12sh-6(A、B) |
1185 |
660 |
500 |
380 |
240 |
1080 |
520 |
720 |
280 |
280 |
160 |
955 |
550 |
40 |
260 |
340 |
5 | |
|
12sh-9(A、B) |
1143 |
639 |
410 |
320 |
210 |
1020 |
550 |
670 |
260 |
260 |
150 |
890 |
520 |
275 |
305 | |||
|
12sh-13(A) |
1210 |
662 |
640 |
520 |
330 |
1040 |
800 |
300 |
300 |
200 |
855 |
275 |
305 |
4 | ||||
|
12sh-19(A) |
1028 |
563 |
400 |
1000 |
830 |
250 |
260 | |||||||||||
|
12sh-28(A) | ||||||||||||||||||
|
14sh-6(A、B) |
1730 |
937 |
690 |
560 |
380 |
1240 |
540 |
800 |
300 |
300 |
200 |
1245 |
635 |
50 |
320 |
433 |
34 |
7 |
|
14sh(A、B) |
1527 |
822 |
510 |
440 |
320 |
1300 |
650 |
900 |
360 |
360 |
180 |
1706 |
560 |
260 |
360 |
6 | ||
|
14-13(A) |
1290 |
713 |
720 |
600 |
400 |
1180 |
560 |
810 |
300 |
300 |
210 |
1134 |
620 |
320 |
383 |
5 | ||
|
14sh-19(A) |
1270 |
690 |
570 |
480 |
370 |
1100 |
740 |
740 |
280 |
280 |
180 |
1071 |
560 |
300 |
310 |
4 | ||
|
14sh-28(A) |
1186 |
652 |
700 |
140 |
1304 |
250 |
300 | |||||||||||
|
20sh-6(A) |
1905 |
1025 |
910 |
780 |
400 |
1550 |
750 |
1100 |
400 |
400 |
300 |
1641 |
900 |
110 |
425 |
545 |
41 |
7 |
|
20sh-9(A、B) |
1900 |
1002 |
1604 |
500 | ||||||||||||||
|
20sh-9(A、B) |
1675 |
897 |
740 |
600 |
400 |
1450 |
650 |
920 |
420 |
300 |
200 |
1406 |
600 |
50 |
450 |
450 |
6 | |
|
20sh-13(A) |
1692 |
890 |
1380 |
400 |
320 |
1431 |
430 |
455 |
5 | |||||||||
|
20sh-19(A) | ||||||||||||||||||
|
20sh-9(A、J) |
2029 |
1085 |
1100 |
900 |
600 |
1800 |
800 |
1300 |
500 |
500 |
300 |
1706 |
950 |
55 |
532 |
663 |
7 | |
|
24sh-13 | ||||||||||||||||||
|
24sh-19(A) |
1790 |
955 |
940 |
760 |
580 |
1590 |
750 |
1240 |
240 |
1586 |
900 |
500 |
530 |
6 | ||||
|
24sh-28(A) |
1570 | |||||||||||||||||
|
24sh-19(A) |
2300 |
1220 |
1200 |
1000 |
700 |
2150 |
750 |
1200 |
450 |
450 |
300 |
2044 |
1200 |
60 |
720 |
660 |
7 |
|

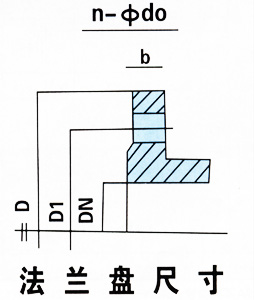

型號 |
進口法蘭 |
出口法蘭 |
吐出錐管出口法蘭和長度 | |||||||||||||
|
DN |
D1 |
D |
b |
n-φd0 |
DN |
D1 |
D |
b |
n-φd0 |
DN |
D1 |
D |
b |
L5 |
n-φd0 | |
|
6sh-6(A) |
150 |
240 |
285 |
26 |
8-22 |
100 |
180 |
220 |
24 |
8-17.5 |
150 |
240 |
285 |
26 |
300 |
8-22 |
|
6sh-9(A) |
225 |
265 |
20 |
8-17.5 |
170 |
210 |
18 |
4-17.5 | ||||||||
|
8sh-9(A) |
200 |
280 |
320 |
22 |
8-17.5 |
125 |
210 |
250 |
24 |
8-17.5 |
200 |
295 |
340 |
28 |
375 | |
|
8sh-9(A) | ||||||||||||||||
|
8sh-13(A) |
200 |
240 |
25 | |||||||||||||
|
10sh-6(A) |
250 |
335 |
375 |
24 |
12-17.5 |
150 |
240 |
285 |
26 |
8-22 |
250 |
350 |
395 |
28 |
500 |
12-22 12-22 |
|
10sh-9(A) |
200 |
280 |
320 |
22 |
8-17.5 | |||||||||||
|
10sh-13(A) | ||||||||||||||||
|
10sh-19(A) | ||||||||||||||||
|
12sh-6(A、B) |
300 |
395 |
440 |
24 |
12-22 |
200 |
295 |
340 |
28 |
8-22 |
300 |
400 |
445 |
28 | ||
|
12sh-9(A、B) |
400 |
445 |
28 | |||||||||||||
|
12sh-13(A) |
395 |
440 |
24 |
335 |
375 |
24 |
12-17.5 | |||||||||
|
12sh-19(A) | ||||||||||||||||
|
14sh-28(A) |
250 | |||||||||||||||
|
14sh-6(A、B) |
350 |
490 |
555 |
44 |
16-33 |
200 |
295 |
340 |
30 |
12-22 |
350 |
470 |
520 |
38 |
750 |
16-26 |
|
14sh-9(A、B) |
460 |
505 |
30 |
16-22 |
250 |
350 |
395 |
460 |
505 |
30 |
500 |
16-22 | ||||
|
14sh-13(A) |
445 |
490 |
26 |
12-22 |
300 |
400 |
445 |
28 |
300 | |||||||
|
14sh-19(A) |
395 |
440 | ||||||||||||||
|
14sh-28(A) |
24 | |||||||||||||||
|
20sh-6(A) |
500 |
620 |
670 |
34 |
20-26 |
300 |
400 |
445 |
28 |
12-22 |
500 |
620 |
670 |
34 |
1000 |
20-26 |
|
20sh-9(A、B) | ||||||||||||||||
|
20sh-13(A) |
350 |
460 |
505 |
30 |
16-22 |
800 | ||||||||||
|
20sh-19(A) |
400 |
515 |
565 |
32 |
16-26 |
600 | ||||||||||
|
20sh-28 |
400 |
- |
- |
- |
- |
- |
- | |||||||||
|
24sh-9(A、J) |
600 |
725 |
780 |
36 |
20-30 |
400 |
515 |
565 |
32 |
16-26 |
500 |
620 |
670 |
34 |
600 |
20-26 |
|
24sh-13 | ||||||||||||||||
|
24sh-19(A) |
500 |
620 |
670 |
34 |
20-26 |
- |
- |
- |
- |
- |
- | |||||
|
24sh-28(A) | ||||||||||||||||
|
32sh-19(A) |
800 |
950 |
1015 |
44 |
24-33 |
600 |
725 |
780 |
36 |
20-30 | ||||||
