四氟泵.FSB四氟合金泵；FZB四氟泵;IHF氟塑料合金離心泵
一、概述：
CQB型氟塑料磁力泵是應用現代磁力學原理，利用永磁體實現無接觸間接傳動的一種化工流程泵。當電機帶動外轉子（即外磁鋼）總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子（即內磁鋼）總成和葉輪同步旋轉，介質完全封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的，徹底解決了機械傳動泵的軸封泄漏，是全密封、無泄漏、無污染的新型工業泵。
CQB型磁力泵是化工流程中杜絕跑、冒、滴、漏現象，消除環境污染，創造“無泄漏車間”、“無泄漏工廠”，實現安全、文明生產的理想用泵。
二、工作原理
磁力泵由泵、磁力傳動器、電動機三部分組成。關鍵部件磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成。當電動機帶動外磁
轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸傳遞，將動密封轉化為靜密封。由于泵軸、內磁轉子被泵體、隔離套完全封閉，從而徹底解決了“跑、冒、滴、漏”問題，消除了煉油化工行業易燃、易爆、有毒、有害介質通過泵密封泄漏的安全隱患，有力地保證了職工的身心健康和安全生產。
三、產品特點
CQB氟塑料磁力泵的設計不僅具有普通磁力泵的結構緊湊，外型美觀，體積小，躁聲低，運行可靠等優點，且其過流部件全部采用目前世界上耐腐蝕性能優秀“塑料王”(氟塑料)制造，隔離套采用特殊材料制造，具有高強度的力學性能，消除了普通磁力泵存在的磁渦流現象。因此，CQB氟塑料磁力泵可輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質而毫不受損。
四、泵的軸封
CQB氟塑料磁力泵大的優勢就是采用內外磁力間接驅動，完全取消了傳統離心式泵的軸封，內外磁之間采用不銹鋼套與氟塑料材質的隔離套完全隔離，從而真正達到了零泄漏輸送，對于輸送易燃、易爆、易揮發及貴重的夜體輸送更為放心，真正避免了使用過程中的維護工作。
五、用途
本產品被廣泛適用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業輸送任意濃度的酸性、堿性、油類、稀有貴重液體、毒性液體、揮發性的化學介質。特別是易漏、易燃、易爆液體的輸送。

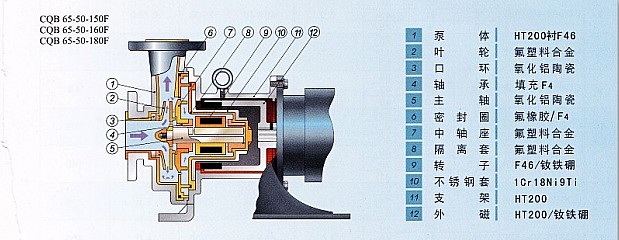

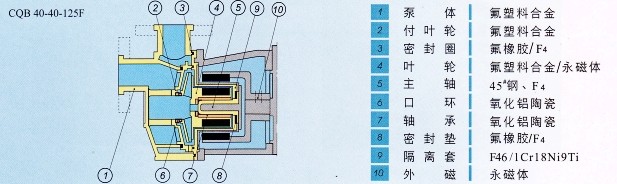

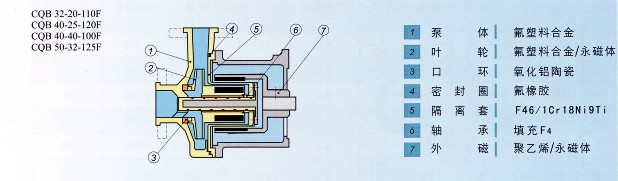

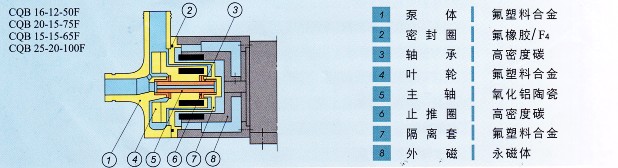

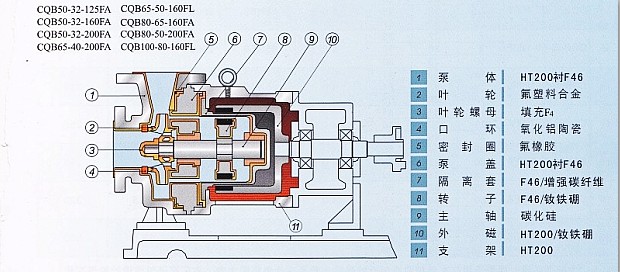

六、使用溫度-50℃～120℃ (超過120°度時部分主件需選材) 結構與材料
八：型號意義：
|
CQB65-50-160FL | |||||||
|
CQB |
磁力驅動的離心泵 |
F |
過流部件材質為氟塑料合金 | ||||
|
65 |
泵進口直徑是65mm |
L |
表示長支架帶底板 | ||||
|
50 |
泵出口直徑是50mm |
A |
表示區分代號（第二代產品） | ||||
|
160 |
葉輪名義直徑是160mm |
|
|||||
九、型號與參數：
|
序 |
規格型號 |
流量 |
揚程 |
汽蝕 |
口徑 |
電機 |
重量 |
| |
|
(m3/h) |
(m) |
(m) |
進口 |
出口 | |||||
| 1 | CQB16-12-50F |
0.3 |
2.5 |
9 | 16 | 12 | 25w | 5 | |
|
0.6 |
2 | ||||||||
|
0.9 |
1.8 | ||||||||
| 2 | CQB15-15-65F |
0.6 |
3.5 |
6 | 15 | 15 | 180w | 7 | |
|
0.8 |
3.2 | ||||||||
|
1 |
3.5 | ||||||||
| 3 | CQB20-15-75F |
1.3 |
7.4 |
6 | 20 | 15 | 180w | 8 | |
|
1.6 |
7 | ||||||||
|
2 |
6 | ||||||||
| 4 | CQB25-20-100F |
2.1 |
11 |
6 | 25 | 20 | 370w | 12 | |
|
2.5 |
10.5 | ||||||||
|
2.9 |
10 | ||||||||
| 5 | CQB32-20-110F |
3 |
14 |
6 | 32 | 20 | 550w | 18 | |
|
5.5 |
13 | ||||||||
|
6 |
10 | ||||||||
| 6 | CQB32-20-125F |
2 |
22 |
6 | 32 | 20 | 1.1kw | 30 | |
|
3.2 |
20 | ||||||||
|
4 |
17 | ||||||||
| 7 | CQB32-20-160F |
2 |
34 |
6 | 32 | 20 | 2.2kw | 45 | |
|
3.2 |
32 | ||||||||
|
4 |
28 | ||||||||
| 8 | CQB40-40-100F |
3.5 |
12 |
5 | 40 | 40 | 550w | 20 | |
|
6 |
11 | ||||||||
|
6.8 |
9 | ||||||||
| 9 | CQB40-40-125F |
3.5 |
20 |
3.7 | 40 | 40 | 1.1kw | 40 | |
|
6.5 |
18 | ||||||||
|
7.8 |
14 | ||||||||
| 10 | CQB40-25-120F |
3.8 |
17 |
3.5 | 40 | 25 | 750w | 35 | |
|
6.3 |
15 | ||||||||
|
7.8 |
13 | ||||||||
| 11 | CQB40-25-160F |
3.8 |
34 |
3.5 | 40 | 25 | 3kw | 60 | |
|
6.3 |
32 | ||||||||
|
7.8 |
25 | ||||||||
| 12 | CQB50-32-125F |
7.5 |
22 |
3.5 | 50 | 32 | 1.5kw | 45 | |
|
12 |
20 | ||||||||
|
15 |
18.5 | ||||||||
| 13 | CQB50-32-160F |
6 |
34 |
5 | 50 | 32 | 4kw | 70 | |
|
12.5 |
32 | ||||||||
|
15 |
25 | ||||||||
| 14 | CQB65-50-150F |
15 |
27 |
4 | 65 | 50 | 4kw | 100 | |
|
20 |
25 | ||||||||
|
25 |
23 | ||||||||
| 15 | CQB65-50-160F |
13 |
34 |
4 | 65 | 50 | 4kw | 100 | |
|
17.5 |
32 | ||||||||
|
20 |
30 | ||||||||
| 16 | CQB65-50-180F |
5 |
41 |
4 | 65 | 50 | 5.5kw | 120 | |
|
8 |
38 | ||||||||
|
10 |
37 | ||||||||
| 17 | CQB50-32-125FL |
7.5 |
22 |
3.5 | 50 | 32 | 2.2kw | 90 | |
|
12.5 |
20 | ||||||||
|
15 |
18.5 | ||||||||
| 18 | CQB50-32-160FL |
7.5 |
34 |
3.5 | 50 | 32 | 4kw | 128 | |
|
12.5 |
32 | ||||||||
|
15 |
30 | ||||||||
| 19 | CQB50-32-200FL | 7.5 | 53 | 3.5 | 50 | 32 | 7.5kw | 210 | |
| 12.5 | 50 | ||||||||
|
15 |
48 | ||||||||
| 20 | CQB65-40-200FL |
15 |
53 |
4 | 65 | 40 | 11kw | 180 | |
|
25 |
50 | ||||||||
|
30 |
47 | ||||||||
| 21 | CQB80-65-125F |
30 |
22 |
4 | 80 | 65 | 7.5kw | 180 | |
|
50 |
20 | ||||||||
|
60 |
18.5 | ||||||||
| 22 | CQB80-65-160FL |
30 |
34 |
4 | 80 | 65 | 11kw | 180 | |
|
50 |
32 | ||||||||
|
60 |
29 | ||||||||
| 23 | CQB80-50-200FL |
30 |
53 |
4 | 80 | 50 | 18.5kw | 250 | |
|
50 |
50 | ||||||||
|
60 |
47 | ||||||||
| 24 | CQB100-80-160FL |
60 |
35 |
5 | 100 | 80 | 18.5kw | 300 | |
|
100 |
32 | ||||||||
|
120 |
28 | ||||||||
| 注：1、*為標準規格;盡量選用與本表相同或相近的參數，若不在此表范圍內，本廠通過改進葉輪來實現。 2、使用工況點流量過小時出口應接回流管，具體可咨詢公司技術部門 | |||||||||
IHF氟塑料四氟泵是按國際標準并結合非金屬泵的工藝設計制造。泵體采用金屬外殼內襯聚全氟乙丙烯（F46），泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式先進的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷（或氮化硅），動環采用四氟填充材料，其耐腐耐磨密封性極好。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。
IHF氟塑料四氟泵型號意義：
例如：IHF65-50-160Z
IH-國際標準化工泵系列代號
F-泵過流件為氟塑料制造
65-進口直徑
50-出口直徑
160-葉輪名義直徑
Z-直聯式
IHF氟塑料泵耐腐蝕泵性能參數表：
|
耐酸堿泵型號 |
進口 |
出口 |
流量 |
揚程 |
軸功率 |
配用功率 |
轉速 |
必需汽車蝕余量 |
效率 | |
|
50-32-125 |
50 |
32 |
12.5 |
3.47 |
20 |
1.33 |
2.2 |
2900 |
3.0 |
51 |
|
50-32-160 |
50 |
32 |
12.5 |
3.47 |
32 |
2.37 |
4 |
2900 |
3.0 |
46 |
|
50-32-200 |
50 |
32 |
12.5 |
3.47 |
50 |
4.36 |
7.5 |
2900 |
3.0 |
39 |
|
65-50-125 |
65 |
50 |
25 |
6.94 |
20 |
2.2 |
3 |
2900 |
3.5 |
62 |
|
65-50-160 |
65 |
50 |
25 |
6.94 |
32 |
3.82 |
5.5 |
2900 |
3.5 |
57 |
|
65-40-200 |
65 |
40 |
25 |
6.94 |
50 |
6.53 |
11 |
2900 |
3.5 |
52 |
|
80-65-125 |
80 |
65 |
50 |
13.88 |
20 |
3.95 |
5.5 |
2900 |
4.0 |
69 |
|
80-65-160 |
80 |
65 |
50 |
13.88 |
32 |
6.5 |
11 |
2900 |
4.0 |
67 |
|
80-50-200 |
80 |
50 |
50 |
13.88 |
50 |
10.8 |
15 |
2900 |
4.0 |
63 |
|
100-80-125 |
100 |
80 |
100 |
27.77 |
20 |
7.1 |
11 |
2900 |
4.5 |
77 |
|
100-80-160 |
100 |
80 |
100 |
27.77 |
32 |
11.9 |
15 |
2900 |
4.5 |
73 |
|
100-65-200 |
100 |
65 |
100 |
27.77 |
50 |
18.9 |
30 |
2900 |
4.5 |
73 |
該耐酸堿泵過流部件全部采用氟塑料制造。突出的優點是具有自吸功能，是專為一些特殊的化工工藝、工段，需要在液面以上抽取原料而設計的。軸封選用選進的外裝式波紋管機械密封，密封面材料有碳化硅、陶瓷、四氟、硬質合金可供選擇。該耐酸泵具有結構緊湊、操作維護簡便的優點，可在一定范圍內替代液下泵使用。自吸高度可根據介質密度在1至3米內確定。 該耐酸堿泵廣泛適用于化工、農藥、制酸制堿、造紙、酸洗工藝、電子等行業。適用溫度：-20℃~100℃。
FZB系列氟塑料自吸泵概 述：
FZB系列氟塑料自吸泵是按國際標準并結合非金屬泵的工藝設計制造。泵體采用金屬外殼內襯氟塑料，過流部件全部采用氟塑料合金制造，泵蓋、葉輪等均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式先進的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷（或氮化硅），動環采用四氟填充材料，其耐腐耐磨密封性極好。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。
適用溫度：-50℃～120℃
二、設計特點：
FZB自吸泵突出的特點就是具有自吸功能，可抽送低于泵安裝位置以下的液體，且性能穩定，操作簡單，只需在泵第一次使用前灌液后，第二次及以后使用則無需灌液，直接開機即可，自吸高度可根據介質密度在2至4米內確定，是替代體型笨重的液下泵的佳選擇。
三、泵的軸封：
該泵采用目前為先進的外裝式四氟波紋管機械密封，擁有多層保護，延長了機封使用壽命，對于輸送含雜質顆粒介質時，可配用無冷卻水單端面硬對硬（碳化硅對碳化硅）機械密封，所以用戶選型時需考慮到介質中的固體含量。

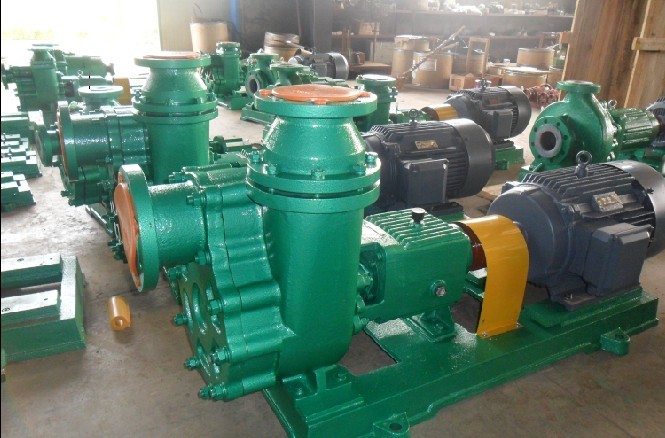

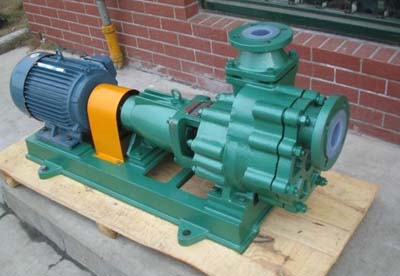

四、實物圖片

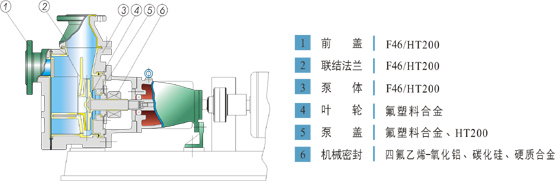

四、結構與材料：
五、性能參數：
|
型 號 |
流 量 |
揚 程 |
口 徑 |
電機功率 |
自吸高度 (m) |
轉 速 | |
|
25FZB-10L |
3.6 |
10 |
25 |
25 |
1.5 |
2 |
2900 |
|
25FZB-15L |
3.6 |
15 |
25 |
25 |
1.5 |
2 |
2900 |
|
25FZB-20L |
3.6 |
20 |
25 |
25 |
2.2 |
2 |
2900 |
|
40FZB-20 |
8 |
20 |
40 |
40 |
3 |
3 |
2900 |
|
40FZB-30L |
8 |
30 |
40 |
40 |
3 |
3 |
2900 |
|
50FZB-20 |
12 |
20 |
50 |
50 |
3 |
3 |
2900 |
|
50FZB-30L |
12 |
30 |
50 |
50 |
3 |
3 |
2900 |
| 50FZB-45L | 12 | 45 | 50 | 32 | 7.5 | 3.5 | 2900 |
|
65FZB-20L |
25 |
20 |
65 |
50 |
5.5 |
3.5 |
2900 |
|
65FZB-25L |
25 |
25 |
65 |
50 |
5.5 |
3.5 |
2900 |
|
65FZB-30L |
25 |
30 |
65 |
50 |
7.5 |
3.5 |
2900 |
|
65FZB-45L |
25 |
45 |
65 |
40 |
11 |
4 |
2900 |
|
80FZB-20L |
40 |
20 |
80 |
65 |
5.5 |
4 |
2900 |
|
80FZB-30L |
50 |
30 |
80 |
65 |
11 |
4 |
2900 |
| 80FZB-45L | 50 | 45 | 80 | 65 | 15 | 4 | 2900 |
| 100FZB-20L | 100 | 20 | 80 | 65 | 11 | 4 | 2900 |
| 100FZB-30L | 100 | 30 | 80 | 65 | 15 | 4 | 2900 |
| 100FZB-40L | 100 | 40 | 80 | 65 | 18.5 | 4 | 2900 |
|
注：帶“L”為長支架型，其余為短支架型 | |||||||

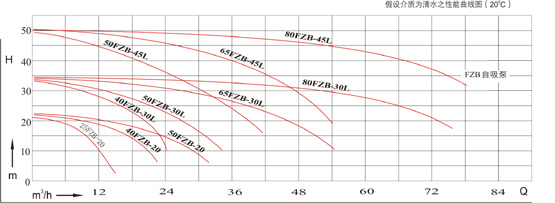

六、性能曲線：

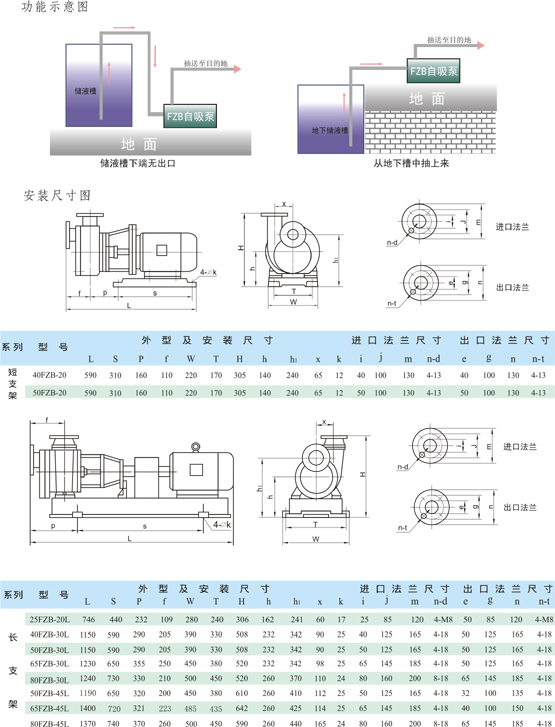

七、安裝尺寸：
八、自吸泵特別注意事項：
安裝
1.泵經長途運輸?shù)竭_使用現場，安裝前須檢查整機零件是否完好無損，緊固件應予緊固，檢查泵軸與電機軸的同心度，如有移位，應予校正。
2.安裝時要盡量減少吸入管路的水力損失，不得裝小于90°的彎頭，進口管路上90°的彎頭不要超過2個，泵進口應設濾網，防止大塊雜質進入泵內，保證泵能正常運轉，安裝時盡可能的減少進口管路長路（這樣會減少進口管路空氣，從而減少自吸時間，增加工作效率）。
3.進水管的連接螺栓一定要均力擰緊，密封一定要嚴密，絕對不能漏氣，盡量使用軟質的法蘭密封墊（如氟橡膠），否則會嚴重影響泵的自吸性能。
操作使用注意事項
1.檢查電機運轉方向與泵的運轉方向標記是否一致，切勿反轉！
2.泵體內須注滿液體才能啟動運轉，嚴禁空運轉。泵在規定的自吸高度范圍內如果7～10分鐘尚不能出液，應立即停機檢查原因（主要檢查進口管是否漏氣，以防泵內工作液升溫，損壞泵機。
3.第一次在泵體內注液后一般不需再注液，但停機時間長或停機后密封有泄漏現象存在，泵內液體損失，在第二次開車前應先檢查泵內存液情況，加滿液后再開車。
4.冬季長期不使用時，應排盡泵體內的液體，以免受冷凍，不能正常工作。
一、概述：
FSB(D)系列氟塑料合金離心泵，可在-80—150度溫度的條件下，長期輸送任意濃度的各種酸、堿、鹽、強氧化劑等多種腐蝕性介質，其殼體及過流部分全部用F46氟合金制成，它集多種氟塑料之優點，具有特強的耐腐蝕性，并具有機械強度高，不老化，無毒素分解優點。該產品機械強度高，設計合理，結構緊湊，性能可靠，使用維修方便，流道光滑效率高，節約能源，榮獲“國家科學技術獎”。
二、用途：
本產品系列共計20多個規格，流量、揚程范圍廣。適用于石油、化工、制藥、農藥、酸洗、染料、油漆、冶煉、造紙、電鍍、食品等行業輸送液體，杜絕跑、冒、滴、漏，是建設現代文明工廠的理想設備。
三、泵的軸封：
該泵采用目前為先進的外裝式四氟波紋管機械密封，擁有多層保護，延長了機封使用壽命，對于輸送含雜質顆粒介質時，可配用無冷卻水單端面硬對硬（碳化硅對碳化硅）機械密封，所以用戶選型時需考慮到介質中的固體含量。
四、設計特點：
FSB和FSB-D型離心泵,過流部件全部采用氟塑料合金制造，結構緊湊.操作簡單、價格低廉。兩種型號的泵殼、葉輪、機封等均可互換使用， 因此深受廣大用戶的歡迎�！�

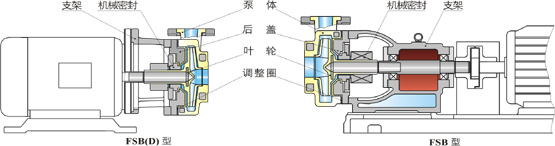

五、結構與材料：
六、型號及意義：
七、性能與參數表：
|
型 號 |
流 量 |
揚 程 |
口 徑 (mm) |
功 率 (Kw) |
轉 速 |
汽蝕余量 |
效 率 | ||
|
進口 |
出口 |
軸功率 |
電機功率 | ||||||
|
FSB長支架 | |||||||||
|
25FSB-10 |
3.6 |
10 |
25 | 25 | 0.69 | 1.5 | 2900 | 3.0 | 35 |
|
25FSB-20 |
3.6 |
20 |
25 | 25 | 0.97 | 1.5 | 2900 | 3.0 | 35 |
|
25FSB-25 |
3.6 |
25 |
25 | 25 | 1.25 | 1.5 | 2900 | 3.0 | 35 |
|
40FSB-15 |
5 |
15 |
40 |
32 |
0.51 |
3.0 |
2900 |
3.0 |
40 |
|
40FSB-20 |
10 |
20 |
40 |
32 |
1.16 |
3.0 |
2900 |
3.0 |
42 |
|
40FSB-30 |
10 |
30 |
40 |
32 |
1.18 |
3.0 |
2900 |
3.0 |
52 |
|
40FSB-40 |
6.3 |
40 |
40 |
25 |
3.1 |
4.0 |
2900 |
3.0 |
40 |
|
40FSB-50 |
6.3 |
50 |
40 |
25 |
3.55 |
4.0 |
2900 |
3.0 |
52 |
| 40FSB-80 | 6.3 | 80 | 40 | 25 | 7.11 | 7.5 | 2900 | 3.0 | 52 |
|
50FSB-20 |
12.5 |
20 |
50 |
32 |
1.49 |
3.0 |
2900 |
3.5 |
55 |
|
50FSB-25 |
12.5 |
25 |
50 |
32 |
1.86 |
3.0 |
2900 |
3.5 |
55 |
|
50FSB-30 |
15 |
30 |
50 |
32 |
1.90 |
3.0 |
2900 |
3.5 |
54 |
| 50FSB-40 | 12.5 | 40 | 50 | 32 | 4.3 | 7.5 | 2900 | 3.0 | 39 |
| 50FSB-50 | 12.5 | 50 | 50 | 32 | 5.8 | 7.5 | 2900 | 3.0 | 39 |
|
65FSB-32 |
25 |
32 |
65 |
50 |
4.8 |
5.5 |
2900 |
2.0 |
45 |
| 65FSB-40 | 25 | 40 | 65 | 40 | 7.2 | 11 | 2900 | 3.0 | 52 |
| 65FSB-50 | 25 | 50 | 65 | 40 | 8.6 | 11 | 2900 | 3.5 | 52 |
| 65FSB-80 | 25 | 80 | 65 | 40 | 14.1 | 18.5 | 2900 | 4.5 | 50 |
|
80FSB-20 |
50 |
20 |
80 |
65 |
4.7 |
5.5 |
2900 |
3.0 |
45 |
|
80FSB-25 |
50 |
25 |
80 |
65 |
5.7 |
7.5 |
2900 |
3.0 |
50 |
|
80FSB-30 |
50 |
30 |
80 |
65 |
6.9 |
7.5 |
2900 |
3.5 |
59 |
|
80FSB-40 |
50 |
40 |
80 |
50 |
10.2 |
11.0 |
2900 |
3.5 |
48 |
|
80FSB-50 |
50 |
50 |
80 |
50 |
11.9 |
15.0 |
2900 |
3.5 |
57 |
|
80FSB-55 |
50 |
55 |
80 |
50 |
13.5 |
18.5 |
2900 |
4.0 |
50 |
| 80FSB-80 | 50 | 80 | 80 | 50 | 24.6 | 30 | 2900 | 4.0 | 66 |
|
100FSB-20 |
100 |
20 |
100 |
80 |
8.6 |
11.0 |
2900 |
3.5 |
68 |
|
100FSB-32 |
100 |
32 |
100 |
80 |
11.9 |
15.0 |
2900 |
3.5 |
68 |
|
100FSB-40 |
100 |
40 |
100 |
65 |
21.3 |
30.0 |
2900 |
4.5 |
73 |
|
100FSB-50 |
100 |
50 |
100 |
65 |
23.9 |
30.0 |
2900 |
4.5 |
73 |
|
125FSB-32 |
160 |
32 |
125 |
80 |
24.15 |
30.0 |
2900 |
5.0 |
70 |
| 125FSB-50 | 200 | 50 | 125 | 100 | 39.2 | 55.0 | 2900 | 5.0 | 65 |
| 150FSB-32 | 150 | 32 | 200 | 125 | 35.3 | 45.0 | 1450 | 5.0 | 60 |
|
FSB(短支加架) | |||||||||
|
40FSB-15(D) |
5 |
15 |
40 |
32 |
0.51 |
3.0 |
2900 |
3.0 |
40 |
|
40FSB-20(D) |
10 |
20 |
40 |
32 |
1.16 |
3.0 |
2900 |
3.0 |
42 |
|
40FSB-30(D) |
10 |
30 |
40 |
32 |
1.18 |
3.0 |
2900 |
3.0 |
52 |
|
50FSB-20(D) |
12.5 |
20 |
50 |
32 |
1.49 |
3.0 |
2900 |
3.5 |
55 |
|
50FSB-25(D) |
12.5 |
25 |
50 |
32 |
1.86 |
3.0 |
2900 |
3.5 |
55 |
|
50FSB-30(D) |
15 |
30 |
50 |
32 |
1.90 |
3.0 |
2900 |
3.5 |
54 |
|
65FSB-32(D) |
25 |
32 |
65 |
50 |
3.61 |
5.5 |
2900 |
3.5 |
65 |
|
80FSB-25(D) |
42 |
25 |
80 |
65 |
3.8 |
7.5 |
2900 |
3.5 |
67 |
|
80FSB-30(D) |
50 |
30 |
80 |
65 |
6.82 |
7.5 |
2900 |
3.5 |
68 |
| 注： 如所需參數不在此表范圍，我廠可根據用戶要求予以調整，表中部分大型泵殼體為襯氟型 | |||||||||

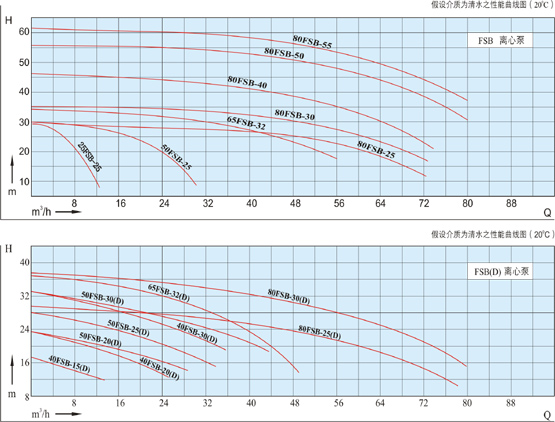

八、性能曲線圖：

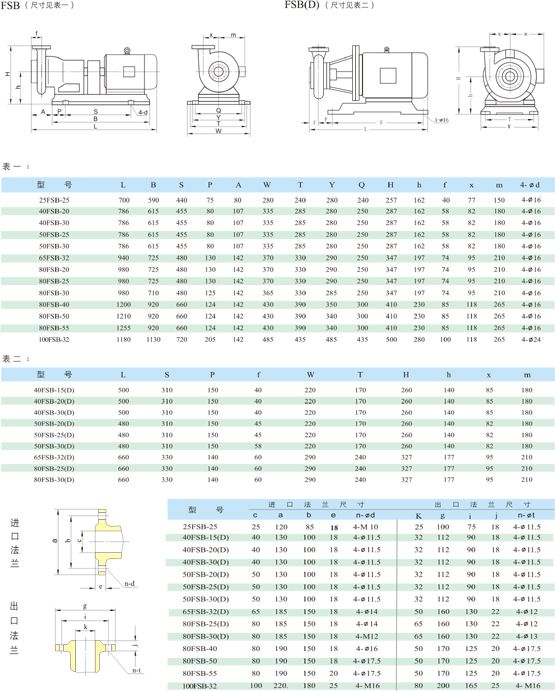

九、安裝尺寸圖：
以上安裝尺寸僅供用戶參考，如需準確的安裝尺寸圖請來電索取，謝謝合作！

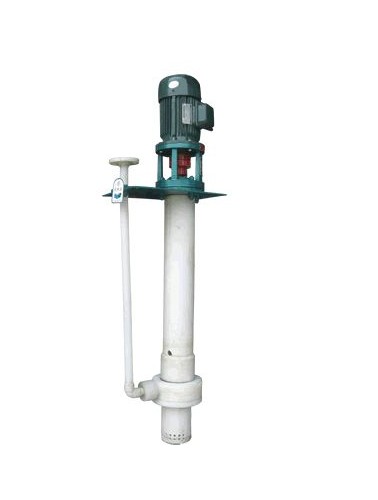

FYH氟塑料耐腐蝕液下泵
用 途：
本產品廣泛適用于：化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、酸洗、無線電、化成箔等行業輸送酸、堿、有機溶劑、強氧化劑等腐蝕性介質。 適用溫度：-20°C至120°C。
設計特點：
FYH型氟塑料合金液下泵是長軸立式離心泵，其接觸液體部分全部由氟塑料合金壓制而成，具有耐腐蝕范圍廣、效率高、重量輕,不需灌液即能抽送、維修方便等特點。
性能與參數：
|
型 號 |
流 量 |
揚 程 |
轉 速 |
功 率 (Kw) |
效 率 |
伸入容器長度 | |
|
軸功率 |
電機功率 | ||||||
|
25FYH-25 |
7.2 |
25 |
2900 |
1.6 |
3 |
45 |
0.5, 1, 1.5, |
|
40FYH-25 |
14.4 |
25 |
2900 |
2.2 |
4 |
45 |
0.5, 1, 1.5, |
|
50FYH-25 |
25 |
25 |
2900 |
2.5 |
4 |
54 |
0.5, 1, 1.5, |
|
65FYH-25 |
32 |
25 |
2900 |
3.8 |
5.5 |
64 |
0.5, 1, 1.5, |
|
80FYH-25 |
50 |
25 |
2900 |
5.2 |
7.5 |
64 |
0.5, 1, 1.5, |
| 注：若規格型號超出此范圍，我廠可根據用戶要求予以調整 | |||||||
- 下一篇：齒輪泵的維修常識
- 上一篇：S,SH型單級中開離心泵外型及安裝尺寸
